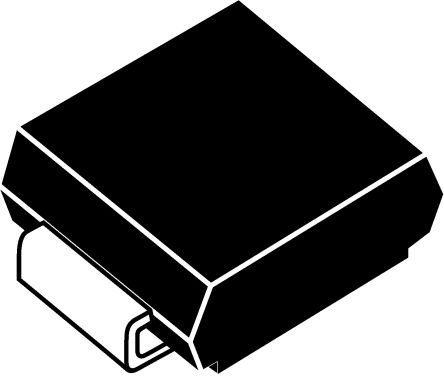

SMBJ15A-TR图片3
SMBJ15A-TR图片4
SMBJ15A-TR图片5
SMBJ15A-TR图片6
SMBJ15A-TR图片7
SMBJ15A-TR图片8
SMBJ15A-TR图片9
SMBJ15A-TR图片10
SMBJ15A-TR图片11
SMBJ15A-TR图片12

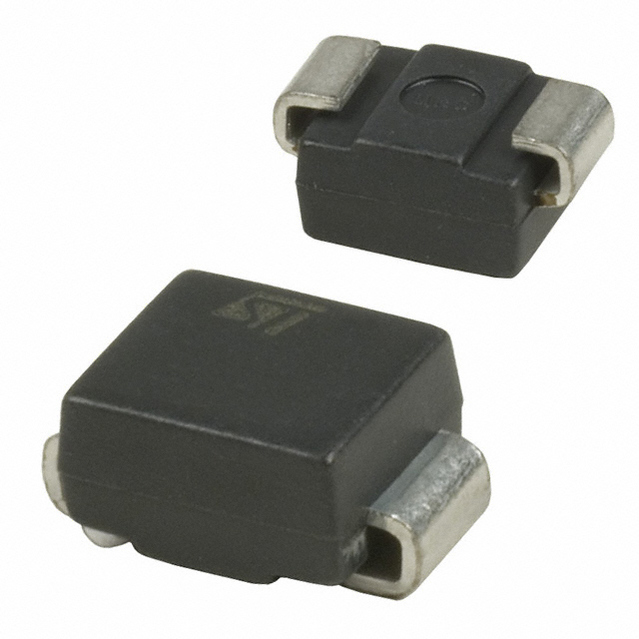

SMBJ15A-TR图片13
SMBJ15A-TR图片14

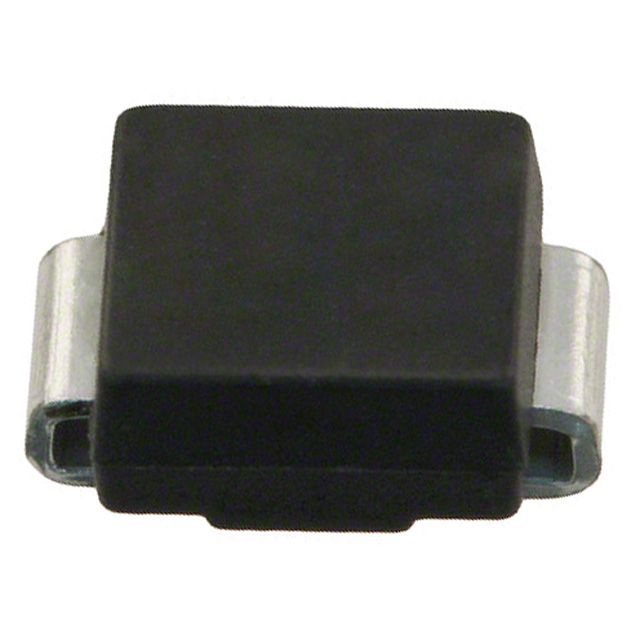

SMBJ15A-TR图片15
SMBJ15A-TR图片16
SMBJ15A-TR图片17
SMBJ15A-TR概述

STMICROELECTRONICS  SMBJ15A-TR  TVS二极管, TVS, Transil SMBJ系列, 单向, 15 V, 32.5 V, DO-214AA, 2 引脚

Transil™ TVS 轴向单向 600W,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


欧时:
### Transil™ TVS 轴向单向 600W,STMicroelectronics### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 15VWM 24.4VC SMB


立创商城:
单向 Vrwm:15V 600W


贸泽:
ESD 抑制器/TVS 二极管 600W 15V Unidirect


e络盟:
TVS二极管, Transil SMBJ系列, 单向, 15 V, 32.5 V, DO-214AA, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 15V 600W 2-Pin SMB T/R


安富利:
Diode TVS Single Uni-Dir 15V 600W 2-Pin SMB T/R


Chip1Stop:
Diode TVS Single Uni-Dir 15V 600W 2-Pin SMB T/R


TME:
Diode: transil; 600W; 17.6V; 25.1A; unidirectional; SMB


Verical:
Diode TVS Single Uni-Dir 15V 600W 2-Pin SMB T/R


Newark:
# STMICROELECTRONICS  SMBJ15A-TR  Transient Voltage Suppressor, TVS, Transil SMBJ Series, Unidirectional, 15 V, DO-214AA, 2, 16.7 V


儒卓力:
**TVS-DIODE UNI 0,6KW 18V SMB **


Win Source:
TVS DIODE 15VWM 32.5VC DO214AA


SMBJ15A-TR中文资料参数规格
技术参数

额定电压DC 15.0 V

工作电压 15 V

额定功率 600 W

击穿电压 17.6 V

电路数 1

针脚数 2

耗散功率 600 W

钳位电压 32.5 V

最大反向电压(Vrrm) 15V

测试电流 1 mA

最大反向击穿电压 17.6 V

脉冲峰值功率 600 W

最小反向击穿电压 16.7 V

击穿电压 16.7 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

长度 4.6 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Aerospace, Defence, Military, 工业, Industrial, 便携式器材, 国防, 消费电子产品, 通用, 军用与航空, 国防, 军用与航空, Consumer Electronics, Safety, Portable Devices, 电源管理, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SMBJ15A-TR引脚图与封装图
SMBJ15A-TR引脚图

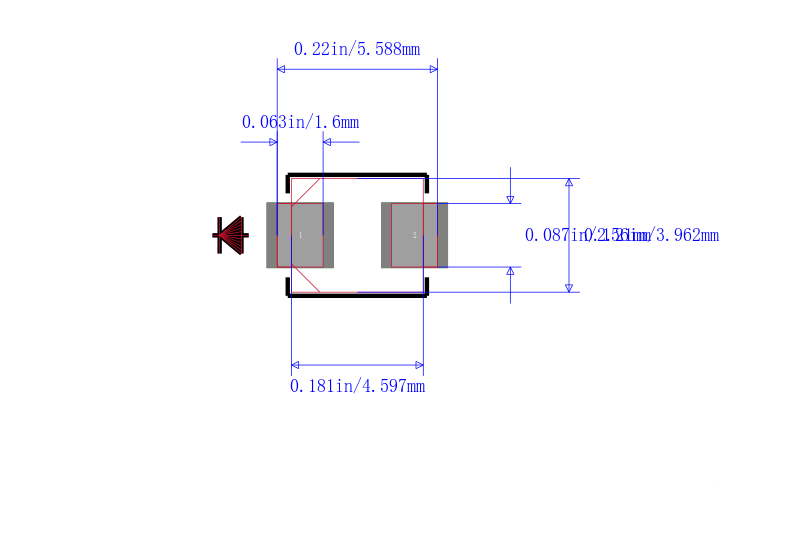

SMBJ15A-TR封装图
SMBJ15A-TR封装焊盘图
在线购买SMBJ15A-TR
型号: SMBJ15A-TR
描述:STMICROELECTRONICS  SMBJ15A-TR  TVS二极管, TVS, Transil SMBJ系列, 单向, 15 V, 32.5 V, DO-214AA, 2 引脚
替代型号SMBJ15A-TR
型号/品牌 代替类型 替代型号对比

SMBJ15A-TR

ST Microelectronics 意法半导体

当前型号

当前型号

SMBJ15A

威世

类似代替

SMBJ15A-TR和SMBJ15A的区别

SMBJ15A-13-F

美台

功能相似

SMBJ15A-TR和SMBJ15A-13-F的区别
