电力低压降肖特基整流器 LOW DROP POWER SCHOTTKY RECTIFIER
DESCRIPTION
Dual center tap Schottky barrier rectifier designed for high frequency Switched Mode Power Supplies and DC to DC converters. Packaged in TO-220AB, TO-247 and D2PAK these devices are intended for use in low voltage, high frequency inverters, free-wheeling and polarity protection applications.
FEATURES AND BENEFITS
■ LOW FORWARD VOLTAGE DROP MEANING VERY SMALL CONDUCTION LOSSES
■ LOW SWITCHING LOSSES ALLOWING HIGH FREQUENCY OPERATION
■ AVALANCHE CAPABILITY SPECIFIED
额定电压DC 45.0 V
额定电流 40.0 A
正向电压 0.69 V
正向电流 40 A
最大正向浪涌电流（Ifsm） 230 A
正向电压Max 530mV @20A
正向电流Max 40 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 150℃ Max
安装方式 Through Hole
引脚数 3

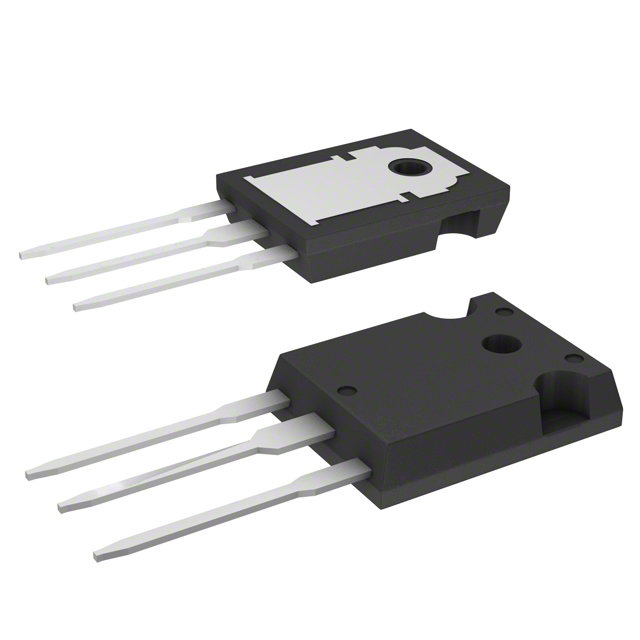

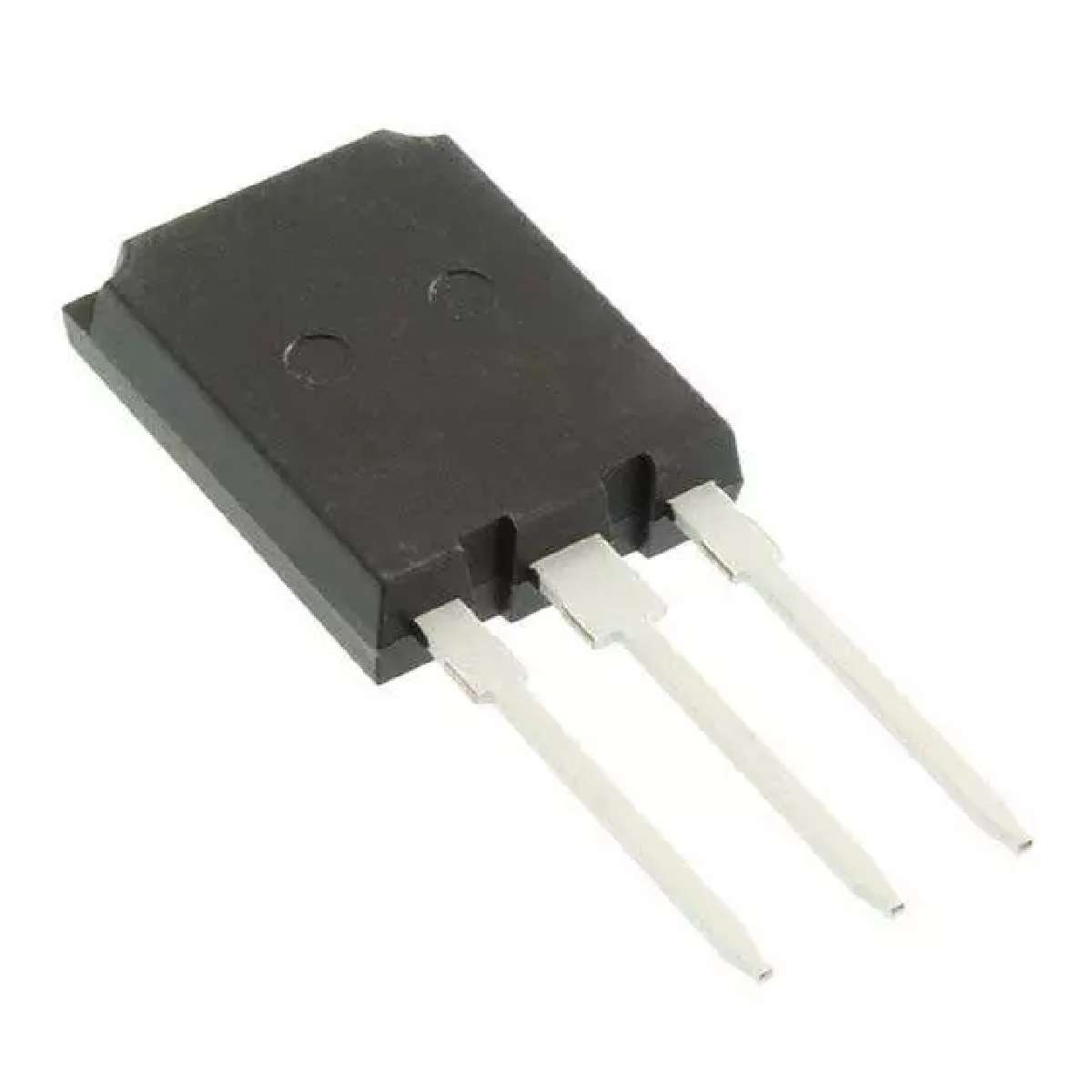

封装 TO-247-3
长度 15.75 mm
宽度 5.15 mm
高度 20.15 mm
封装 TO-247-3
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
STPS40L45CW ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
MBR3045WTG 安森美 | 功能相似 | STPS40L45CW和MBR3045WTG的区别 |
