SN74AHC86DBR参数规格_中文资料_数据手册PDF

SN74AHC86DBR概述

四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

XOR（异或） IC 通道 - 14-SSOP

得捷:
IC GATE XOR 4CH 2-INP 14SSOP

立创商城:
SN74AHC86DBR

德州仪器TI:
4-ch, 2-input, 2-V to 5.5-V XOR exclusive OR gates

贸泽:
Logic Gates Quad 2 Input

艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R

安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R

Chip1Stop:
XOR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R

Win Source:
IC GATE XOR 4CH 2-INP 14SSOP / XOR Exclusive OR IC 4 Channel 14-SSOP

SN74AHC86DBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出电流 8.00 mA

电路数 4

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

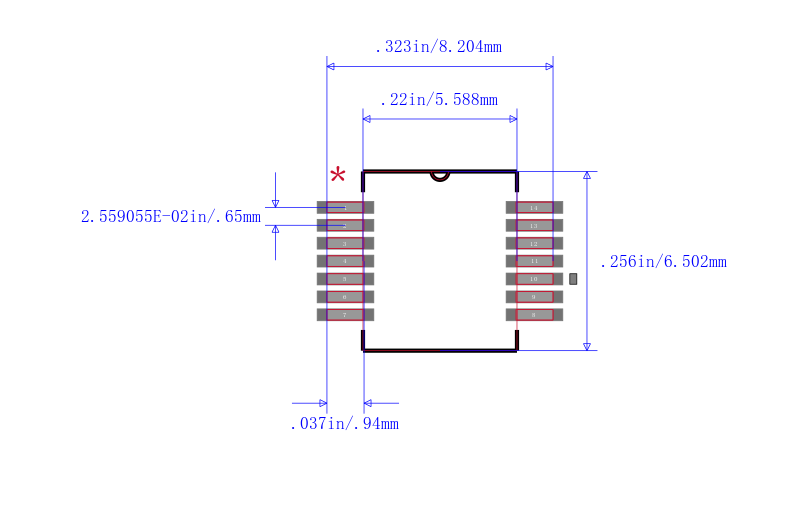

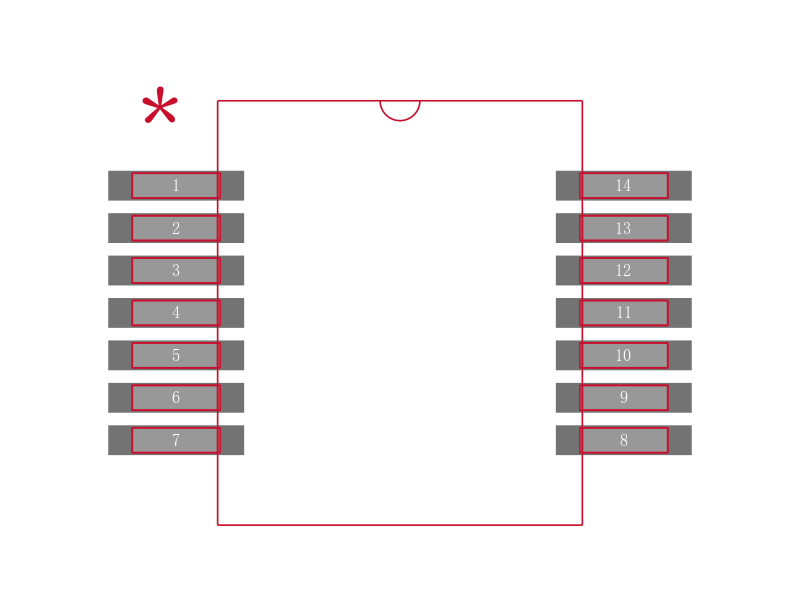

SN74AHC86DBR引脚图与封装图

在线购买SN74AHC86DBR

型号： SN74AHC86DBR

制造商： TI 德州仪器

描述：四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

立即咨询

替代型号SN74AHC86DBR

型号/品牌	代替类型	替代型号对比
SN74AHC86DBR TI 德州仪器	当前型号	当前型号
SN74AHC86DBLE 德州仪器	完全替代	SN74AHC86DBR和SN74AHC86DBLE的区别
SN74AHC86DBRE4 德州仪器	类似代替	SN74AHC86DBR和SN74AHC86DBRE4的区别
SN74AHC86DBRG4 德州仪器	类似代替	SN74AHC86DBR和SN74AHC86DBRG4的区别
