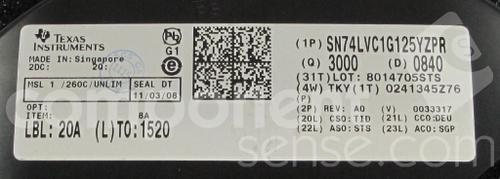

SN74LVC1G125YZPR

SN74LVC1G125YZPR图片1
SN74LVC1G125YZPR图片2
SN74LVC1G125YZPR图片3
SN74LVC1G125YZPR图片4
SN74LVC1G125YZPR图片5
SN74LVC1G125YZPR图片6
SN74LVC1G125YZPR图片7
SN74LVC1G125YZPR图片8
SN74LVC1G125YZPR图片9
SN74LVC1G125YZPR图片10
SN74LVC1G125YZPR图片11
SN74LVC1G125YZPR概述

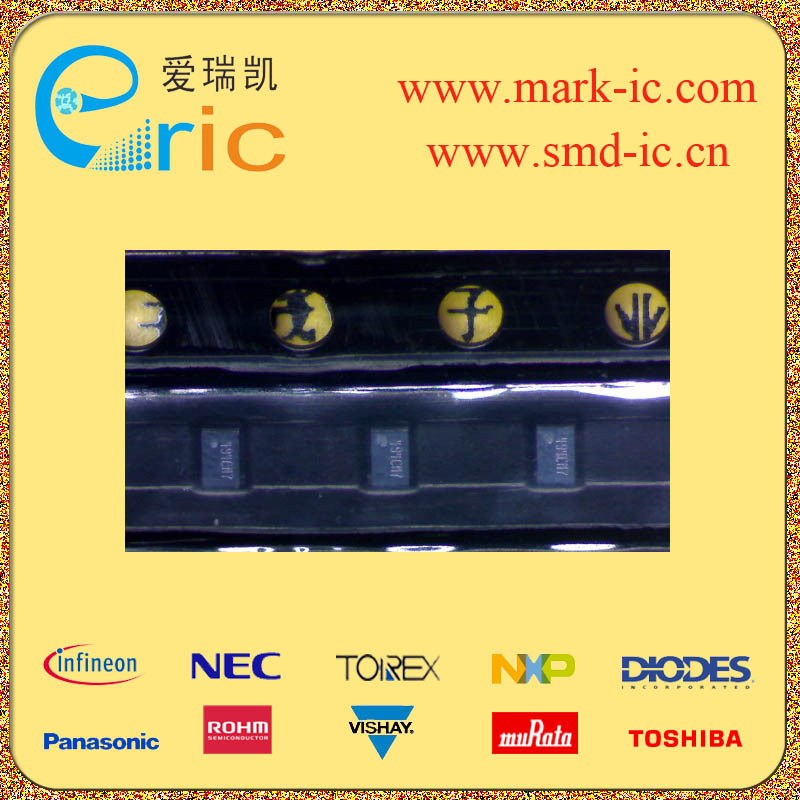

IC 缓存与线路驱动器 SN74LVC1G125YZPR DSBGA/WCSP marking/标记 CM7

逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 1.65 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 32mA,32mA 输出高,低电平电流Current - Output High, Low| This bus buffer gate WITH 3-STATE OUTPUT is designed for 1.65-V to 5.5-V VCC operation. The SN74LVC1G125 is a single line driver with a 3-state output. The output is disabled when the output-enable OE input is high. 低逻辑电平Logic Level - Low| 这个总线缓冲器闸极具有三态输出设计用于1.65-V到5.5 V的VCC操作。 SN74LVC1G125是一个单一的线路驱动器与3态输出。  当输出使能(OE)输入为高电平,输出被禁止。 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|

SN74LVC1G125YZPR中文资料参数规格
技术参数

电源电压DC -500 mV to 6.50 V

输出接口数 1

通道数 1

位数 1

传送延迟时间 4.00 ns

逻辑门个数 1

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 DSBGA-5

外形尺寸

长度 1.4 mm

宽度 0.9 mm

高度 0.3 mm

封装 DSBGA-5

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LVC1G125YZPR引脚图与封装图
SN74LVC1G125YZPR引脚图
SN74LVC1G125YZPR封装图
SN74LVC1G125YZPR封装焊盘图
在线购买SN74LVC1G125YZPR
型号: SN74LVC1G125YZPR
制造商: TI 德州仪器
描述:IC 缓存与线路驱动器 SN74LVC1G125YZPR DSBGA/WCSP marking/标记 CM7
替代型号SN74LVC1G125YZPR
型号/品牌 代替类型 替代型号对比

SN74LVC1G125YZPR

TI 德州仪器

当前型号

当前型号

SN74LVC1G125DCK

德州仪器

类似代替

SN74LVC1G125YZPR和SN74LVC1G125DCK的区别

SN74LVC1G125DRYR

德州仪器

功能相似

SN74LVC1G125YZPR和SN74LVC1G125DRYR的区别

SN74LVC1G125YZAR

德州仪器

功能相似

SN74LVC1G125YZPR和SN74LVC1G125YZAR的区别
