SN74LS266DG4概述

四路2输入异或非门与集电极开路输出 QUADRUPLE 2-INPUT EXCLUSIVE-NOR GATES WITH OPEN-COLLECTOR OUTPUTS

XNOR（异或非） IC 4 通道开路集电极 14-SOIC

得捷:
IC GATE XNOR OPEN 4CH 2IN 14SOIC

贸泽:
逻辑门 Quad 2 input exclusive NOR gates

艾睿:
XNOR Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube

安富利:
XNOR Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube

Verical:
XNOR Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube

德州仪器TI:
4-ch, 2-input, 4.75-V to 5.25-V bipolar XNOR exclusive NOR gates with open-collector outputs

SN74LS266DG4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8.00 mA

电路数 4

位数 4

传送延迟时间 30.0 ns

电压波节 5.00 V

静态电流 8 mA

逻辑门个数 4

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

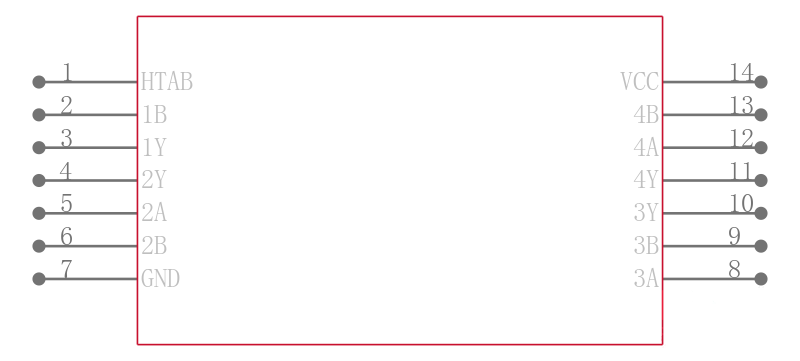

SN74LS266DG4引脚图与封装图

在线购买SN74LS266DG4

型号： SN74LS266DG4

制造商： TI 德州仪器

描述：四路2输入异或非门与集电极开路输出 QUADRUPLE 2-INPUT EXCLUSIVE-NOR GATES WITH OPEN-COLLECTOR OUTPUTS

立即咨询

替代型号SN74LS266DG4

型号/品牌	代替类型	替代型号对比
SN74LS266DG4 TI 德州仪器	当前型号	当前型号
SN74LS266NSR 德州仪器	完全替代	SN74LS266DG4和SN74LS266NSR的区别
SN74LS266DR 德州仪器	完全替代	SN74LS266DG4和SN74LS266DR的区别
SN74LS266DRE4 德州仪器	完全替代	SN74LS266DG4和SN74LS266DRE4的区别
