SN74AUC1G17YZPR概述

IC 缓存与线路驱动器 SN74AUC1G17YZPR DSBGA/WCSP

逻辑类型Logic Type| 施密特触发器 Schmitt Trigger \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 0.8 V ~ 2.7 V 静态电流IqCurrent - Quiescent Max| 9mA,9mA 输出高,低电平电流Current - Output High, Low| This single Schmitt-trigger buffer is operational at 0.8V to 2.7V VCC, but is designed specifically for 1.65V to 1.95V VCC operation. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs,preventing damaging current backflow through the device when it is powered down. 低逻辑电平Logic Level - Low| 这个单施密特触发缓冲区是在0.8V至2.7V的VCC运作,但是专门设计用于1.65V到1.95V VCC操作。 这个装置是完全指定部分断电应用程序使用IOFF。 IOFF电路禁止输出,防止损坏电流回流通过设备时,断电 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|

SN74AUC1G17YZPR中文资料参数规格
技术参数

电源电压DC 2.70 V, 2.70 V max

输出接口数 1

通道数 1

位数 1

传送延迟时间 1.50 ns, 2.50 ns

电压波节 2.50 V

逻辑门个数 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 0.8V ~ 2.7V

电源电压Max 2.7 V

电源电压Min 0.8 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 DSBGA-5

外形尺寸

长度 1.4 mm

宽度 0.9 mm

高度 0.3 mm

封装 DSBGA-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

SN74AUC1G17YZPR引脚图与封装图
SN74AUC1G17YZPR引脚图
SN74AUC1G17YZPR封装图

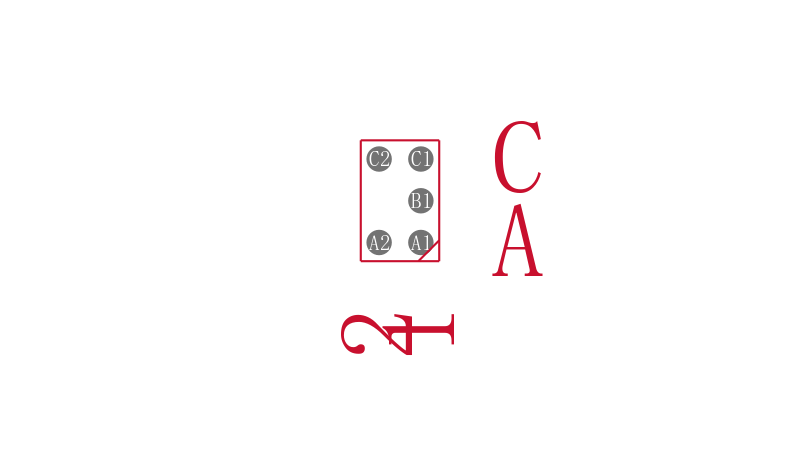

SN74AUC1G17YZPR封装焊盘图
在线购买SN74AUC1G17YZPR
型号: SN74AUC1G17YZPR
制造商: TI 德州仪器
描述:IC 缓存与线路驱动器 SN74AUC1G17YZPR DSBGA/WCSP
替代型号SN74AUC1G17YZPR
型号/品牌 代替类型 替代型号对比

SN74AUC1G17YZPR

TI 德州仪器

当前型号

当前型号

SN74AUC1G17YZAR

德州仪器

完全替代

SN74AUC1G17YZPR和SN74AUC1G17YZAR的区别

SN74AUC1G17YEPR

德州仪器

完全替代

SN74AUC1G17YZPR和SN74AUC1G17YEPR的区别

SN74AUC1G17YEAR

德州仪器

类似代替

SN74AUC1G17YZPR和SN74AUC1G17YEAR的区别
