SN74LVC126ADRG4参数规格_中文资料_数据手册PDF

SN74LVC126ADRG4概述

具有三态输出QUADRPLE BUS BUFF ... QUADRPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-SOIC

得捷:
IC BUF NON-INVERT 3.6V 14SOIC

立创商城:
SN74LVC126ADRG4

贸泽:
Buffers & Line Drivers Quad Bus Bufer Gate

艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC T/R

安富利:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC T/R

Verical:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC T/R

SN74LVC126ADRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 4

通道数 4

位数 4

传送延迟时间 4.70 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 500 mW

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

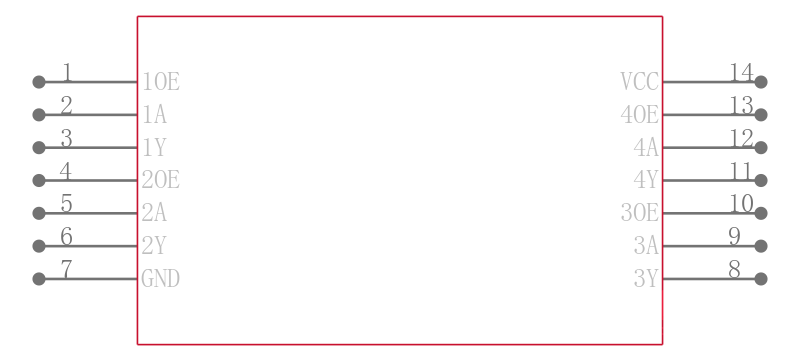

SN74LVC126ADRG4引脚图与封装图

在线购买SN74LVC126ADRG4

型号： SN74LVC126ADRG4

制造商： TI 德州仪器

描述：具有三态输出QUADRPLE BUS BUFF ... QUADRPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVC126ADRG4

型号/品牌	代替类型	替代型号对比
SN74LVC126ADRG4 TI 德州仪器	当前型号	当前型号
SN74LVC126ADR 德州仪器	类似代替	SN74LVC126ADRG4和SN74LVC126ADR的区别
SN74LVC126AD 德州仪器	类似代替	SN74LVC126ADRG4和SN74LVC126AD的区别
SN74LVC126ADT 德州仪器	类似代替	SN74LVC126ADRG4和SN74LVC126ADT的区别
