SN74AC533NSR概述
八路透明D类锁存器具有三态输出 OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS
D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SO
得捷:
IC OCTAL D TRANSP LATCH 20SO
贸泽:
Latches Octal Transparent D-Type Latches With 3-State Outputs 20-SO -40 to 85
艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOP T/R
Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOP T/R
SN74AC533NSR中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
位数 8
传送延迟时间 11.0 ns
电压波节 5.00 V, 3.30 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.6 mm
宽度 5.3 mm
高度 1.85 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

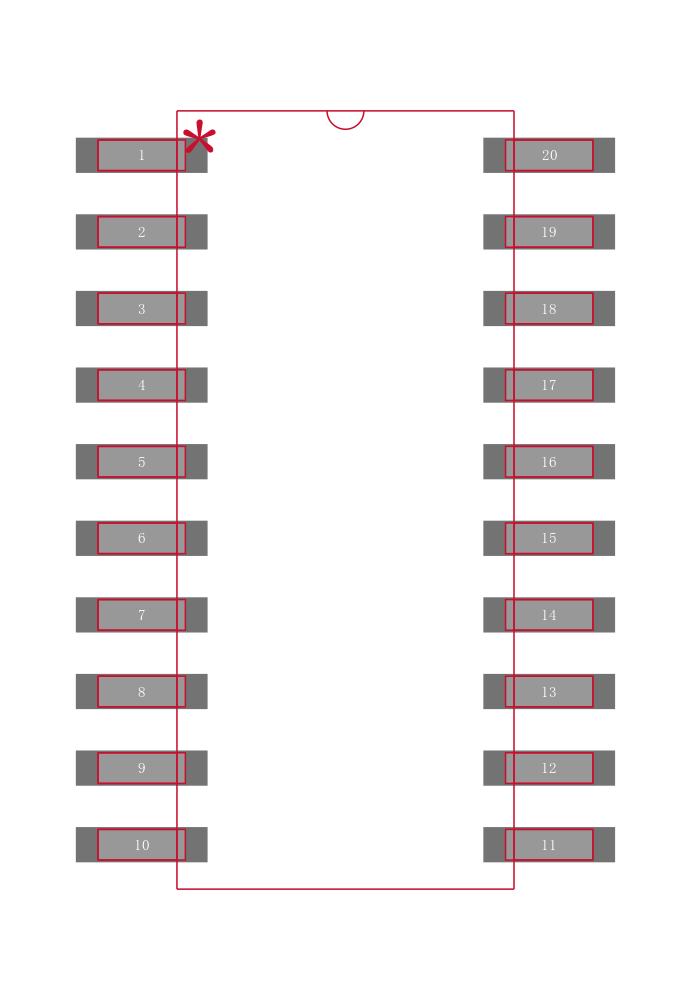

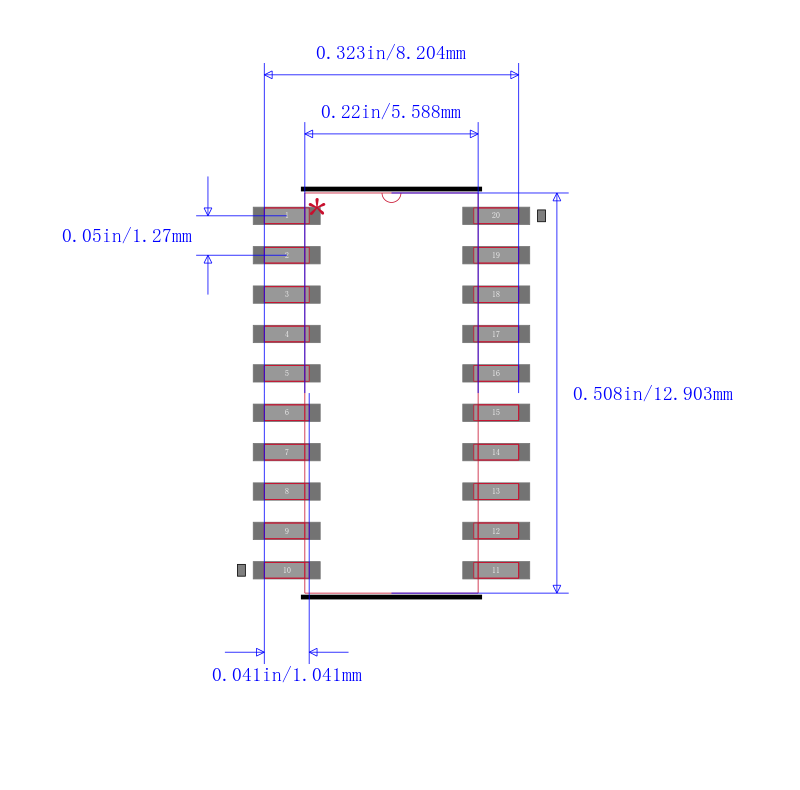

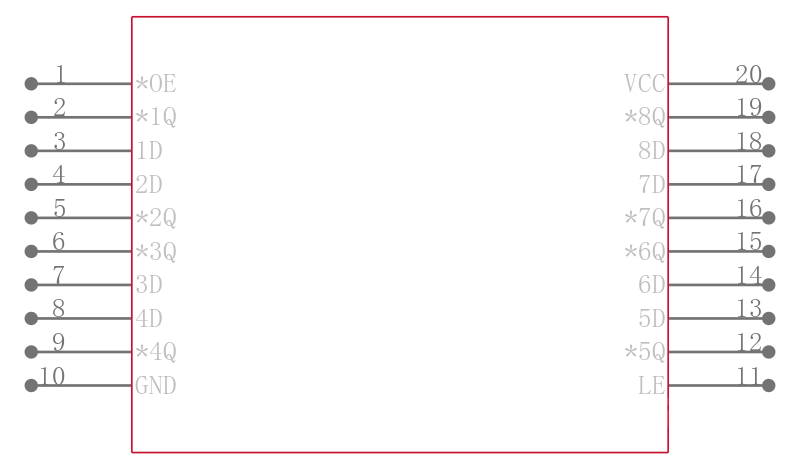

SN74AC533NSR引脚图与封装图
