STEVAL-ISA076V1

STMICROELECTRONICS  STEVAL-ISA076V1  评估板与参考设计, STEVAL-ISA076V1

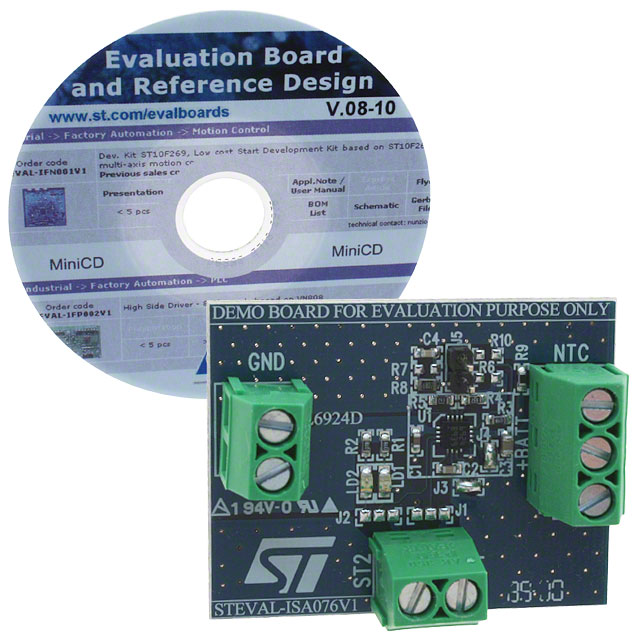

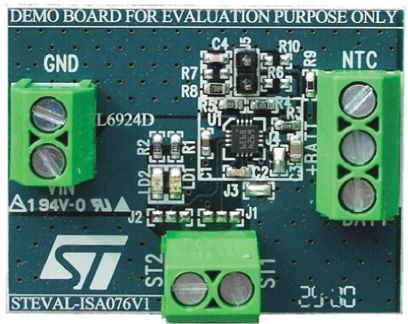

锂离子/锂聚合物电池充电器开发板

该演示板是电池充电器，带集成电源开关，基于 L6924D，是单电池锂离子/锂聚合物电池充电器。

工作输入电压高达 12 V

完全集成的解决方案，具有功率 MOSFET、反向阻塞二极管、感应电阻器和热控制

线性和准脉冲操作

快速充电（高达 1A）和预充电模式下的可编程充电电流

可选 4.1V 和 4.2V 输出电压（±1% 精确度）

可编程终止电流

可编程预充电模式电压阈值

可编程充电计时器

多功能引脚，用于灵活的充电过程终止

状态输出以驱动 LED 或主机处理器接口

电池不存在检测

闭合回路热控制

NTC 或 PTC 热敏电阻接口，用于电池温度监控和保护
