S10B-ZR-SM3A-TF参数规格_中文资料_数据手册PDF

S10B-ZR-SM3A-TF概述

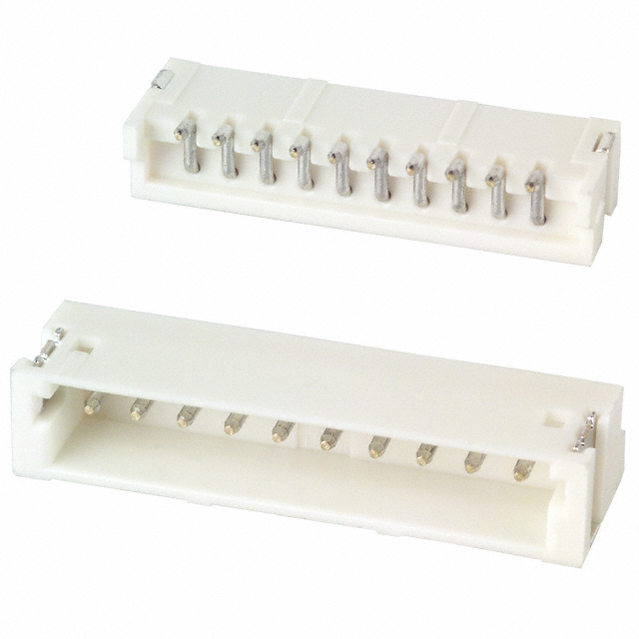

Conn Shrouded Header HDR 10POS 1.5mm Solder RA SMD Embossed T/R

针座位置

得捷:
CONN HEADER SMD R/A 10POS 1.5MM

Chip1Stop:
Conn Shrouded Header HDR 10 POS 1.5mm Solder RA SMD Embossed T/R

CDI:
ShroudedHeader, SM, Side Entry, 10Circuit, 1.5mmPitch

S10B-ZR-SM3A-TF中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Tin Lead

额定电流 1 A

排数 1

针脚数 10

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 1.50 mm

外形尺寸

长度 18 mm

宽度 6.5 mm

高度 3.7 mm

引脚间距 1.50 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -25℃ ~ 85℃

外壳材质 Nylon

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买S10B-ZR-SM3A-TF

型号： S10B-ZR-SM3A-TF

制造商： JST 日本压着端子

描述：Conn Shrouded Header HDR 10POS 1.5mm Solder RA SMD Embossed T/R

立即咨询

替代型号S10B-ZR-SM3A-TF

型号/品牌	代替类型	替代型号对比
S10B-ZR-SM3A-TF JST 日本压着端子	当前型号	当前型号
S10B-ZR-SM4A-TFLFSN 日本压着端子	功能相似	S10B-ZR-SM3A-TF和S10B-ZR-SM4A-TFLFSN的区别

型号/品牌

代替类型

替代型号对比

S10B-ZR-SM3A-TF

JST 日本压着端子

当前型号

S10B-ZR-SM4A-TFLFSN

日本压着端子

功能相似

S10B-ZR-SM3A-TF和S10B-ZR-SM4A-TFLFSN的区别
