SSM-109-L-SV参数规格_中文资料_数据手册PDF

SSM-109-L-SV概述

Conn Socket Strip SKT 9POS 2.54mm Solder ST SMD Tube

9 Position Receptacle, Pass Through Connector 0.100" 2.54mm Surface Mount Gold

欧时:
.100" 2.54 mm Tiger Claw Surface Mount

得捷:
CONN RCPT 9POS 0.1 GOLD SMD

安富利:
Conn Socket Strip SKT 9 POS 2.54mm Solder ST SMD Tube

Verical:
Conn Socket Strip SKT 9 POS 2.54mm Solder ST SMD Tube

Newark:
# SAMTEC SSM-109-L-SV Board-To-Board Connector, 2.54 mm, 9 Contacts, Receptacle, SSM Series, Surface Mount, 1 Rows

SSM-109-L-SV中文资料参数规格

技术参数

触点数 9

极性 Female

触点电镀 Gold

额定电流 5.2A/触头

排数 1

针脚数 9

额定电流Max 3 A

额定电压 405VAC, 572VDC

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

引脚间距 2.54 mm

外形尺寸

长度 22.9 mm

宽度 2.54 mm

高度 7.37 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

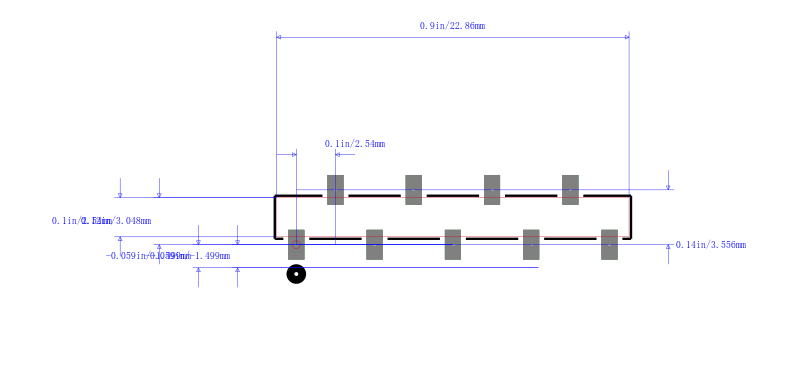

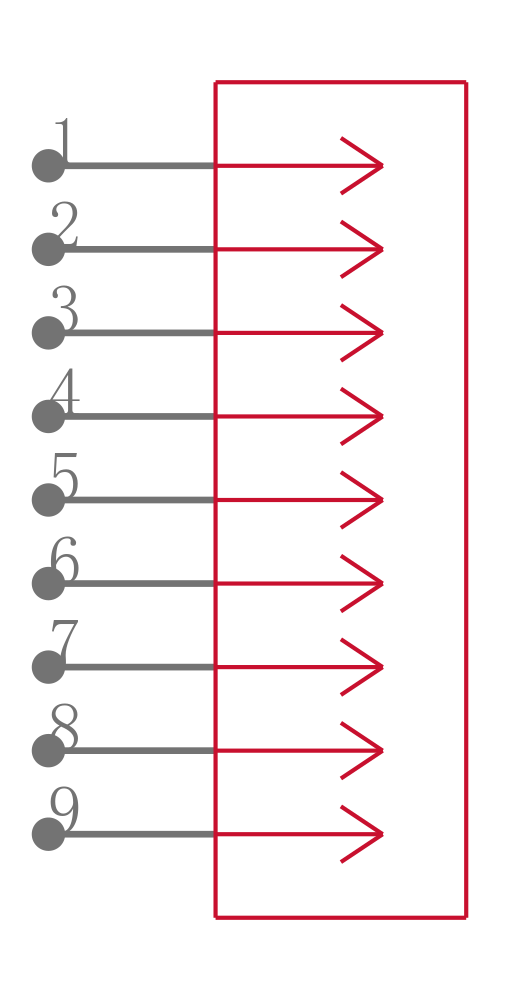

SSM-109-L-SV引脚图与封装图

在线购买SSM-109-L-SV

型号： SSM-109-L-SV

制造商： Samtec 申泰电子

描述：Conn Socket Strip SKT 9POS 2.54mm Solder ST SMD Tube

立即咨询

替代型号SSM-109-L-SV

型号/品牌	代替类型	替代型号对比
SSM-109-L-SV Samtec 申泰电子	当前型号	当前型号
SSM-109-L-SV-TR 申泰电子	完全替代	SSM-109-L-SV和SSM-109-L-SV-TR的区别
SSM-109-L-SV-K-TR 申泰电子	完全替代	SSM-109-L-SV和SSM-109-L-SV-K-TR的区别
