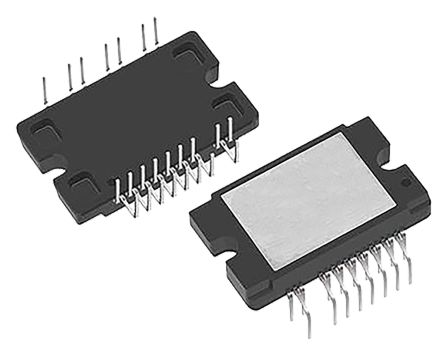

STK984-190-E图片1

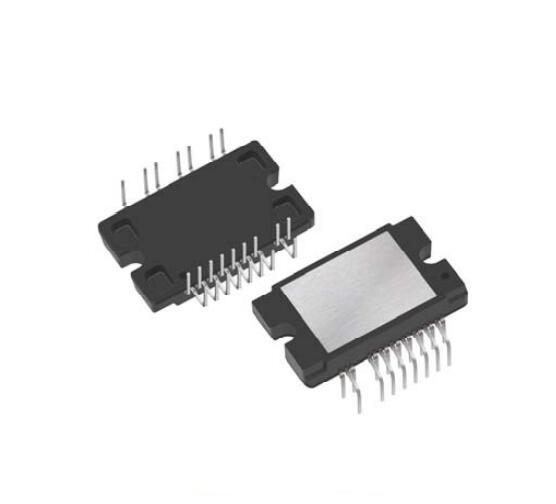

STK984-190-E图片2

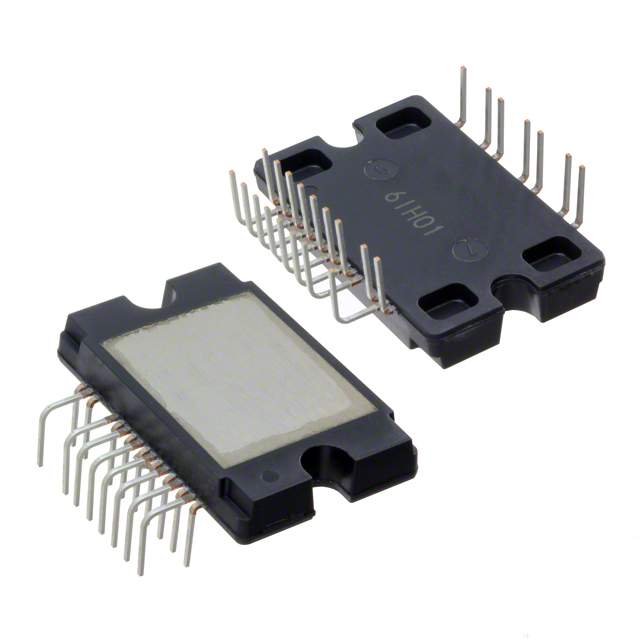

STK984-190-E图片3
STK984-190-E图片4
STK984-190-E图片5
STK984-190-E图片6
STK984-190-E图片7
STK984-190-E图片8
STK984-190-E图片9
STK984-190-E概述

MOSFET电源模块三相半桥无刷直流电机驱动器

,电源集成模块 PIM

On Semiconductor STK984-190E 是电源集成模块 PIM,带 6 个 MOSFET,采用 3 相桥接配置。第七个 MOSFET 为倒置电池保护开关。经优化用于 BLDC 电动机设计,尤其适用于汽车应用。它特别适合用于电动机额定功率高达 300 W 的 12V 汽车和工业应用,如电动泵、风扇或雨刮器。

MOSFET 安装在直接粘结的铜基板 DBC 上,在 -40°C 至 150°C 的宽工作温度范围内可提供极佳的热性能。

与电动机控制器集成电路结合使用时,您可以构建高效率、带内置诊断的小型 BLDC 设计。

紧凑型 DIP 模块 29.6 x 18.2 x 4.3 mm

极佳的热性能

支持生产零件批准流程 PPAP

适用于 12 V 汽车和高达 300 W 的工业电动机应用

### 电动机控制器和驱动器,

STK984-190-E中文资料参数规格
技术参数

输出电流 27 A

漏源极电阻 0.0076 Ω

极性 N-Channel

耗散功率 36 W

阈值电压 3.5 V

漏源极电压Vds 40 V

输入电容Ciss 1725pF @25VVds

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 36 W

电源电压 18 V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

长度 30.1 mm

宽度 18.7 mm

高度 4.8 mm

封装 DIP-24

物理参数

工作温度 -40℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Automotive, 汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
