SN74HC11NSRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
位数 3
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-14
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

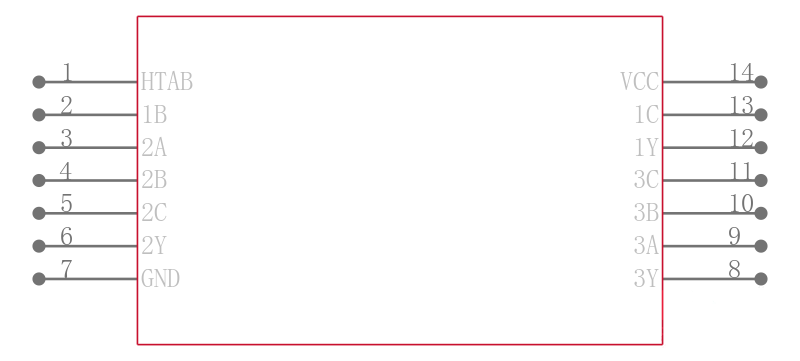

SN74HC11NSRE4引脚图与封装图
在线购买SN74HC11NSRE4
替代型号SN74HC11NSRE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC11NSRE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC11NSRG4 德州仪器 | 完全替代 | SN74HC11NSRE4和SN74HC11NSRG4的区别 |
SN74HC11NSR 德州仪器 | 类似代替 | SN74HC11NSRE4和SN74HC11NSR的区别 |
