SN74F30NSRE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 20.0 mA

位数 1

传送延迟时间 5.50 ns

电压波节 5.00 V

逻辑门个数 1

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SO-14

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SO-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74F30NSRE4引脚图与封装图

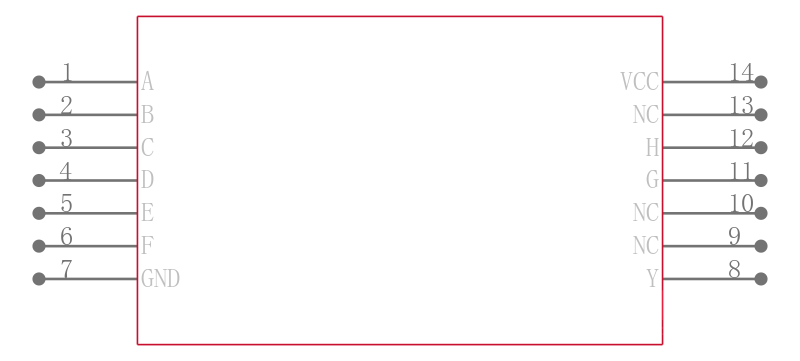

SN74F30NSRE4引脚图

SN74F30NSRE4封装图

SN74F30NSRE4封装焊盘图

在线购买SN74F30NSRE4

型号： SN74F30NSRE4

制造商： TI 德州仪器

描述：逻辑门 8-input positive NAND gates

替代型号SN74F30NSRE4

型号/品牌	代替类型	替代型号对比
SN74F30NSRE4 TI 德州仪器	当前型号	当前型号
SN74F30NSR 德州仪器	完全替代	SN74F30NSRE4和SN74F30NSR的区别
SN74F30NSRG4 德州仪器	完全替代	SN74F30NSRE4和SN74F30NSRG4的区别
74F30SJ 飞兆/仙童	功能相似	SN74F30NSRE4和74F30SJ的区别
