11输入通道,串行I/O接口10位A/D转换器
DESCRIPON
The TLC1542C, TLC1542I, TLC1542M, TLC1542Q,TLC1543C, TLC1543I, and TLC1543Q are CMOS 10-bit switched-capacitor successive-approximation analog-to-digital converters.
FEATURES
• 10-Bit Resolution A/D Converter
• 11 Analog Input Channels
• Three Built-In Self-Test Modes
• Inherent Sample-and-Hold Function
• Total Unadjusted Error: ±1LSB Max
• On-Chip System Clock
• End-of-Conversion EOC Output
• Terminal Compatible With TLC542
• CMOS Technology
数字逻辑电平 SAR
供电电流 800 µA
电路数 1
通道数 11
位数 10
采样率 38 ksps
功耗 4 mW
模数转换数ADC 1
输入数 11
工作温度Max 70 ℃
工作温度Min 0 ℃
输入通道数 11
输入电压 5 V
安装方式 Surface Mount

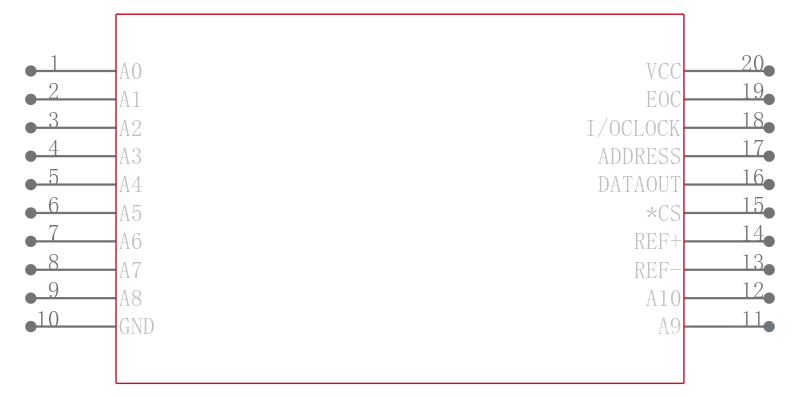

引脚数 20
封装 SOIC-20
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TLC1543CDWR TI 德州仪器 | 当前型号 | 当前型号 |
TLC1543CDW 德州仪器 | 完全替代 | TLC1543CDWR和TLC1543CDW的区别 |
TLC1543CDWG4 德州仪器 | 完全替代 | TLC1543CDWR和TLC1543CDWG4的区别 |
TLC1543IDW 德州仪器 | 类似代替 | TLC1543CDWR和TLC1543IDW的区别 |
