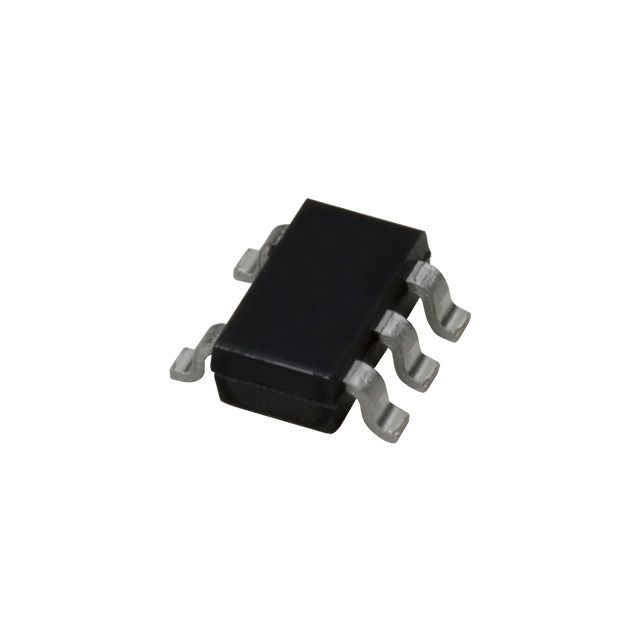

TEXAS INSTRUMENTS TL431IDBVR 电压基准, 精密, 分流 - 可调, TL431系列, 2.495V至36V, SOT-23-5
The TL431 series adjustable Shunt Regulator with specified thermal stability. The output voltage can be set to any value between Vref approximately 2.5V and 36V, with two external resistors. This device has a typical output impedance of 0.2R. Active output circuitry provides a very sharp turn-ON characteristic, making this device excellent replacement for zener diodes in many applications, such as onboard regulation, adjustable power supplies and switching power supplies. In addition, low output drift versus temperature ensures good stability over the entire temperature range.
- .
- Low output noise
- .
- 0.2R Typical output impedance
- .
- 1 to 100mA Sink-current capability
- .
- Green product and no Sb/Br
容差 ±2.2 %
输入电压DC 2.50V ~ 36.0V
输出电压 2.495V ~ 36V
输出电流 100 mA
通道数 1
针脚数 5
输入电压Max 37 V
输入电压Min 2.495 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 100 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 37 V
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
工作温度 -40℃ ~ 85℃ TA
温度系数 ±92 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 军用与航空, 车用, 国防, 商业, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TL431IDBVR TI 德州仪器 | 当前型号 | 当前型号 |
TL431AIDBVR 德州仪器 | 完全替代 | TL431IDBVR和TL431AIDBVR的区别 |
TL431CDBVR 德州仪器 | 完全替代 | TL431IDBVR和TL431CDBVR的区别 |
TL431AIDBVT 德州仪器 | 完全替代 | TL431IDBVR和TL431AIDBVT的区别 |
