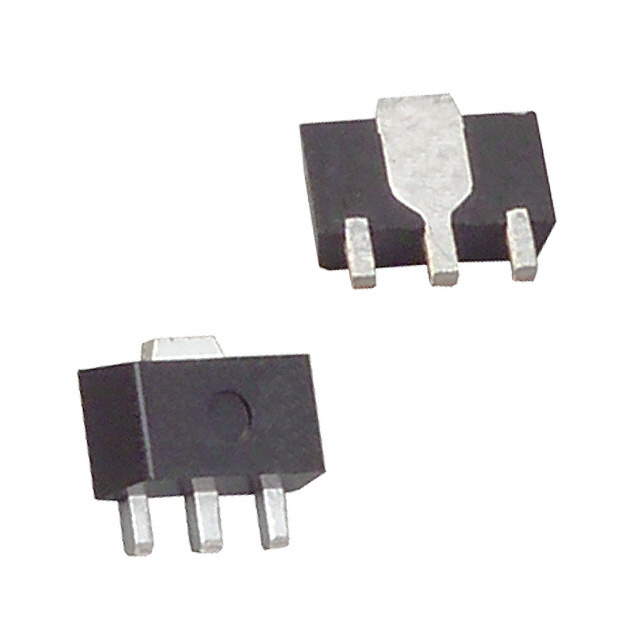

TEXAS INSTRUMENTS TL431CPK 电压基准, 精密, 分流 - 可调, TL431系列, 2.495V至36V, SOT-89-3
参考类型Reference Type| 旁路,可调节,精度 Shunt, Adjustable, Precision \---|--- 输出电压VoVoltage - Output| 2.495 V ~ 36 V 误差Tolerance| ±2% 温度系数Temperature Coefficient| 92ppm/°C 输入电压Voltage - Input| 2.495 V ~ 36 V 阴极电流Current - Cathode| 1mA 输出电流IOUTCurrent - Output| 100mA/0.1A Description & Applications| FEATURES • PRECISION PROGRAMMABLE REFERENCE • Operation From −40°C to 125°C • Typical Temperature Drift TL431B • Reference Voltage Tolerance at 25°C – 6 mV C Temp – 0.5% B Grade – 14 mV I Temp, Q Temp – 1%.A Grade – 2% Standard Grade • Low Output Noise • 0.2-Ω Typical Output Impedance • Sink-Current Capability 1 mA to 100 mA • Adjustable Output Voltage Vref to 36 V 描述与应用| 特点 •高精度可编程参考 •从-40°C至125°C操作 •典型温度漂移(TL431B) •参考电压容差在25℃ - 6 MV(C温度) - 0.5%B级 - 14毫伏(I,Q温度温度) - 1%。A级 - 2%标准级 •低输出噪声 •0.2-Ω典型的输出阻抗 •灌电流能力1 mA至百毫安 •可调输出电压VREF至36 V
额定电流 100 mA
容差 ±2.2 %
输入电压DC 2.50V ~ 36.0V
输出电压 2.495V ~ 36V
输出电流 100 mA
通道数 1
针脚数 3
输入电压Max 37 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 100 mA
工作温度Max 70 ℃
工作温度Min 0 ℃
精度 2 %
输入电压 37 V
安装方式 Surface Mount
引脚数 3
封装 SOT-89-3
长度 4.5 mm
宽度 2.5 mm
高度 1.5 mm
封装 SOT-89-3
工作温度 0℃ ~ 70℃
温度系数 ±92 ppm/℃
产品生命周期 Active

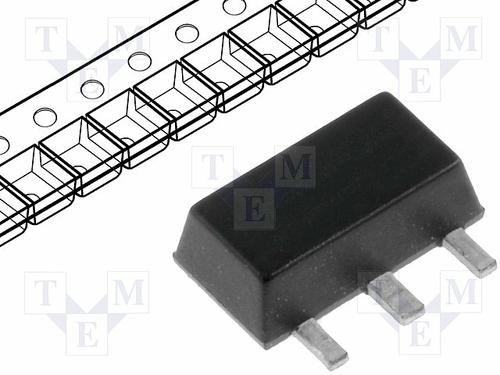

包装方式 Tape & Reel TR
制造应用 军用与航空, 车用, 国防, 商业, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TL431CPK TI 德州仪器 | 当前型号 | 当前型号 |
TL431AIPK 德州仪器 | 完全替代 | TL431CPK和TL431AIPK的区别 |
TL431ACPK 德州仪器 | 完全替代 | TL431CPK和TL431ACPK的区别 |
TL431BIPK 德州仪器 | 完全替代 | TL431CPK和TL431BIPK的区别 |
