TL431ACLPME3概述
参考电压 Adjustable Precision Shunt Regulator
Shunt Voltage Reference IC 36V ±1% TO-92-3
得捷:
IC VREF SHUNT ADJ 1% TO92-3
立创商城:
并联 100mA
贸泽:
参考电压 Adjustable Precision Shunt Regulator
艾睿:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin TO-92 Ammo
Chip1Stop:
V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Ammo
德州仪器TI:
Adjustable precision shunt regulator
TL431ACLPME3中文资料参数规格
技术参数
容差 ±1 %
输出电压 2.495V ~ 36V
输出电流 100 mA
通道数 1
输入电压Max 37 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 100 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±1 %
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-226-3
外形尺寸
长度 4.83 mm
宽度 3.43 mm
高度 3.68 mm
封装 TO-226-3
物理参数
工作温度 0℃ ~ 70℃ TA
温度系数 ±92 ppm/℃
其他
产品生命周期 Unknown
包装方式 Box
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

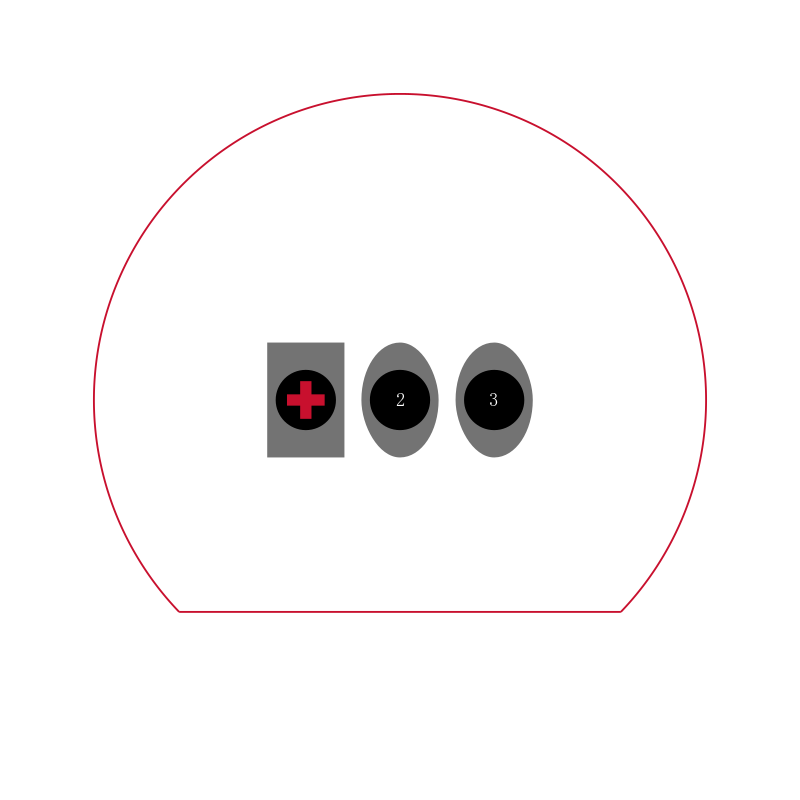

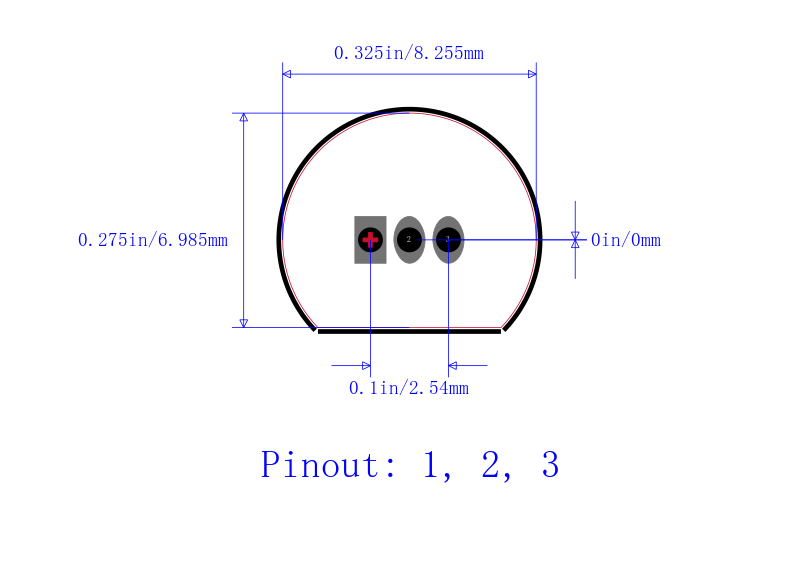

TL431ACLPME3引脚图与封装图
