TL3116IDR

TL3116IDR图片1
TL3116IDR图片2
TL3116IDR图片3
TL3116IDR图片4
TL3116IDR图片5
TL3116IDR图片6
TL3116IDR图片7
TL3116IDR图片8
TL3116IDR图片9
TL3116IDR概述

高速差分比较器 8-SOIC -40 to 85

通用 补充型,推挽式,TTL 8-SOIC


得捷:
IC COMPARATOR 1 GEN PUR 8SOIC


立创商城:
TL3116IDR


德州仪器TI:
High speed differential comparator


艾睿:
This specialized TL3116IDR comparator circuit from Texas Instruments has a high-gain differential amplifier that compares between two input voltages and currents. It has a complementary output. Its maximum power dissipation is 725 mW. Its typical dual supply voltage is ±5 V, with a minimum of ±2.5 V and maximum of ±5 V. This comparator has a temperature range of -40 °C to 85 °C. It has a single channel per chip. This device uses one or two power supplies.


安富利:
Comparator Single ±5V/10V 8-Pin SOIC T/R


Chip1Stop:
Comparator Single ±5V/10V 8-Pin SOIC T/R


Verical:
Comparator Single ±5V/10V 8-Pin SOIC T/R


TL3116IDR中文资料参数规格
技术参数

电源电压DC 5.00V min

输出电流 20 mA

供电电流 12.7 mA

电路数 1

通道数 1

耗散功率 725 W

共模抑制比 100 dB

输入补偿电压 3 mV

输入偏置电流 700 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 725 mW

输入电压 7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TL3116IDR引脚图与封装图

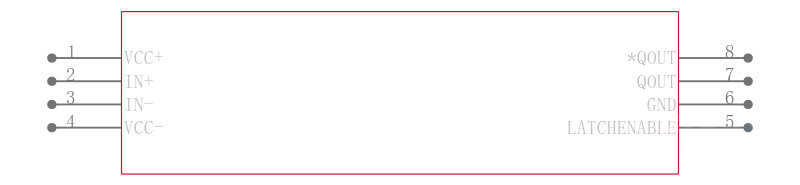

TL3116IDR引脚图
TL3116IDR封装图
TL3116IDR封装焊盘图
在线购买TL3116IDR
型号: TL3116IDR
制造商: TI 德州仪器
描述:高速差分比较器 8-SOIC -40 to 85
替代型号TL3116IDR
型号/品牌 代替类型 替代型号对比

TL3116IDR

TI 德州仪器

当前型号

当前型号

TL3116IDRG4

德州仪器

完全替代

TL3116IDR和TL3116IDRG4的区别

TL3116CD

德州仪器

类似代替

TL3116IDR和TL3116CD的区别

TL3116ID

德州仪器

类似代替

TL3116IDR和TL3116ID的区别
