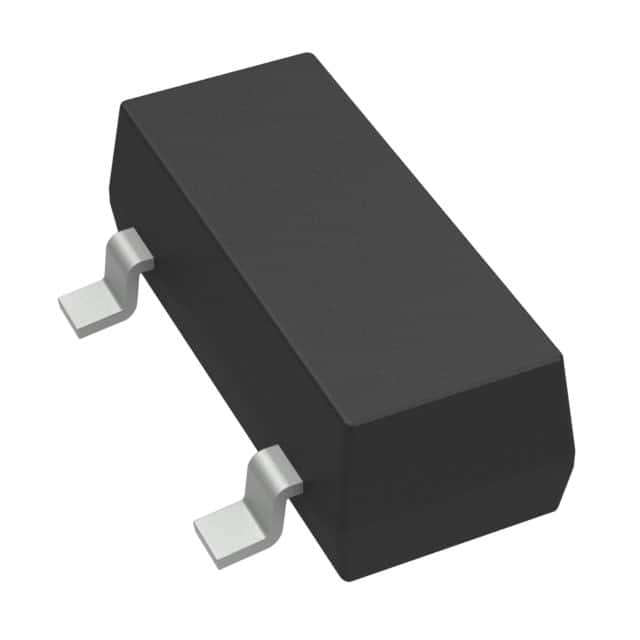

TL432CDBZR图片1
TL432CDBZR图片2
TL432CDBZR图片3
TL432CDBZR图片4
TL432CDBZR图片5
TL432CDBZR图片6
TL432CDBZR图片7
TL432CDBZR图片8
TL432CDBZR概述

可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS

分流器 电压基准 IC ±2.2% SOT-23-3


立创商城:
并联 2.495V~36V 100mA


德州仪器TI:
Adjustable precision shunt regulator reverse pinout


得捷:
IC VREF SHUNT ADJ 2.2% SOT23-3


贸泽:
Voltage References Adjustable Precision Shunt Regulator


艾睿:
V-Ref Adjustable 2.495V to 36V 100mA 3-Pin SOT-23 T/R


安富利:
V-Ref Adjustable 2.495V to 36V 100mA 3-Pin SOT-23 T/R


Chip1Stop:
Shunt Voltage Reference Adjustable Precision Shunt Regulator V-Ref Adjustable 2.495V to 36V 100mA 3-Pin SOP T/R


Verical:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin SOT-23 T/R


Win Source:
Shunt Voltage Reference IC 36V ±2.2% 100mA TO-236-3, SC-59, SOT-23-3


DeviceMart:
IC VREF SHUNT PREC ADJ SOT23-3


TL432CDBZR中文资料参数规格
技术参数

容差 ±2.2 %

输出电压 2.495V ~ 36V

输出电流 100 mA

通道数 1

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.495 V

输出电流Max 100 ma

工作温度Max 125 ℃

工作温度Min 40 ℃

精度 ±2 %

输入电压 37 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 0℃ ~ 70℃ TA

温度系数 ±92 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TL432CDBZR引脚图与封装图
TL432CDBZR引脚图
TL432CDBZR封装图
TL432CDBZR封装焊盘图
在线购买TL432CDBZR
型号: TL432CDBZR
制造商: TI 德州仪器
描述:可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS
替代型号TL432CDBZR
型号/品牌 代替类型 替代型号对比

TL432CDBZR

TI 德州仪器

当前型号

当前型号

TL432CDBZT

德州仪器

完全替代

TL432CDBZR和TL432CDBZT的区别

TL431AIDBZR

德州仪器

类似代替

TL432CDBZR和TL431AIDBZR的区别

TL431CDBZR

德州仪器

类似代替

TL432CDBZR和TL431CDBZR的区别
