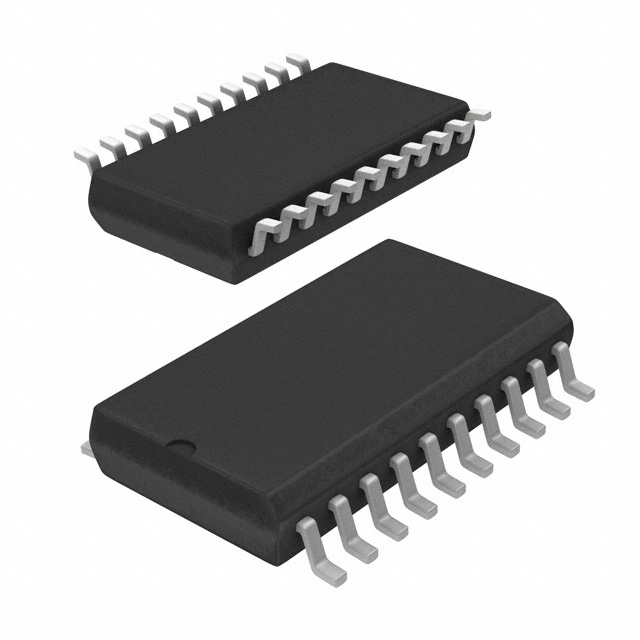

TLV5619QDWREP图片1
TLV5619QDWREP图片2
TLV5619QDWREP图片3
TLV5619QDWREP图片4
TLV5619QDWREP图片5
TLV5619QDWREP图片6
TLV5619QDWREP图片7
TLV5619QDWREP图片8
TLV5619QDWREP图片9
TLV5619QDWREP图片10
TLV5619QDWREP概述

2.7 V至5.5 V 12位并行数字 - 模拟与POWER DOWN转换器 2.7 V TO 5.5 V 12-BIT PARALLEL DIGITAL-TO-ANALOG CONVERTER WITH POWER DOWN

The TLV5619 is a 12-bit voltage output DAC with a microprocessor and TMS320 compatible parallel interface. The 12 data bits are double buffered so that the output can be updated asynchronously using the LDAC\ pin. During normal operation, the device dissipates 8 mW at a 5-V supply and 4.3 mW at a 3-V supply. The power consumption can be lowered to 50 nW by setting the DAC to power-down mode.

The output voltage is buffered by a ×2 gain rail-to-rail amplifier, which features a Class A output stage to improve stability and reduce settling time.

TLV5619QDWREP中文资料参数规格
技术参数

输出接口数 1

供电电流 1.60 mA

通道数 1

位数 12

耗散功率 0.008 W

采样率 480 ksps

功耗 4.3 mW

过温保护 No

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 8 mW

数模转换数DAC 1

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TLV5619QDWREP引脚图与封装图
TLV5619QDWREP引脚图
TLV5619QDWREP封装图
TLV5619QDWREP封装焊盘图
在线购买TLV5619QDWREP
型号: TLV5619QDWREP
制造商: TI 德州仪器
描述:2.7 V至5.5 V 12位并行数字 - 模拟与POWER DOWN转换器 2.7 V TO 5.5 V 12-BIT PARALLEL DIGITAL-TO-ANALOG CONVERTER WITH POWER DOWN
