双通道脉冲宽度调制（ PWM ）控制电路 DUAL-CHANNEL PULSE-WIDTH-MODULATION PWM CONTROL CIRCUIT
description
The TL1454A is a dual-channel pulse-width-modulation PWM control circuit, primarily intended for low-power, dc/dc converters. Applications include LCD displays, backlight inverters, notebook computers, and other products requiring small, high-frequency, dc/dc converters.
Two Complete PWM Control Circuits
Outputs Drive MOSFETs Directly
Oscillator Frequency. . . 50 kHz to 2 MHz
3.6-V to 20-V Supply-Voltage Range
Low Supply Current. . . 3.5 mA Typ
Adjustable Dead-Time Control, 0% to 100%
1.26-V Reference
输出接口数 2
输出电压 20 V
输出电流 40 mA
耗散功率 1000 mW
开关频率 50kHz ~ 2MHz
占空比 100 %
输入电压Max 20 V
输入电压Min 3.6 V
最大占空比 1
工作温度Max 85 ℃
工作温度Min -20 ℃
耗散功率Max 1000 mW
电源电压 3.6V ~ 20V
输入电压 3.6V ~ 20V
安装方式 Surface Mount
引脚数 16

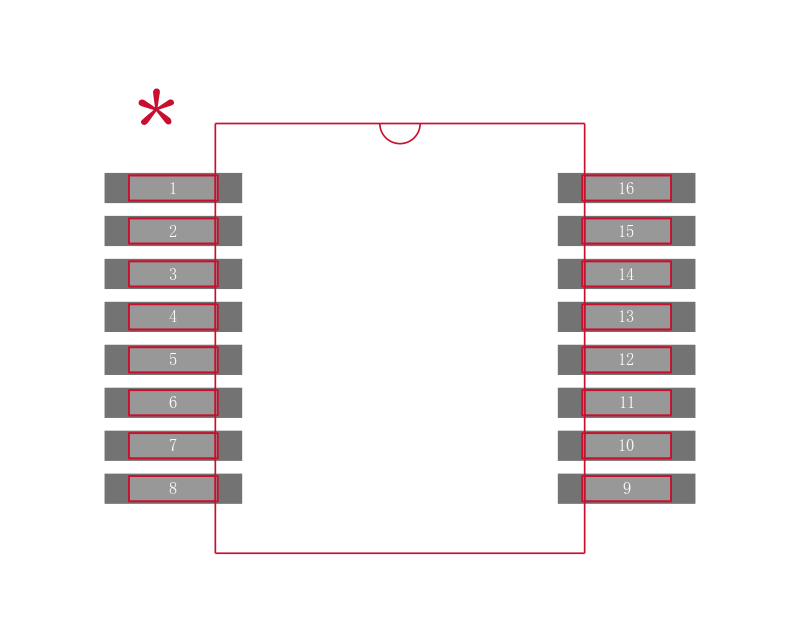

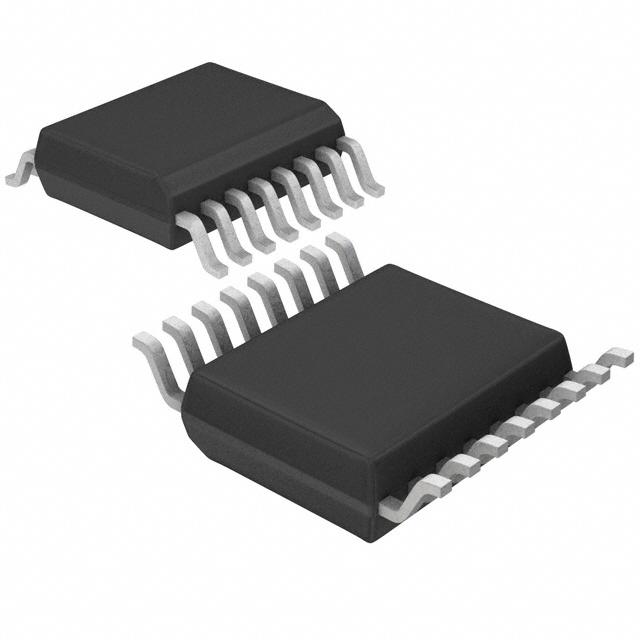

封装 SSOP-16
封装 SSOP-16
工作温度 -20℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TL1454ACDBR TI 德州仪器 | 当前型号 | 当前型号 |
TL1454ACDB 德州仪器 | 类似代替 | TL1454ACDBR和TL1454ACDB的区别 |
