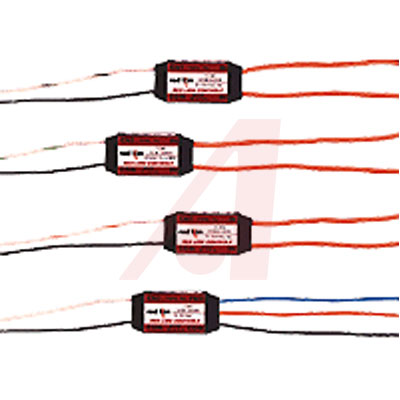

TCM10000图片1

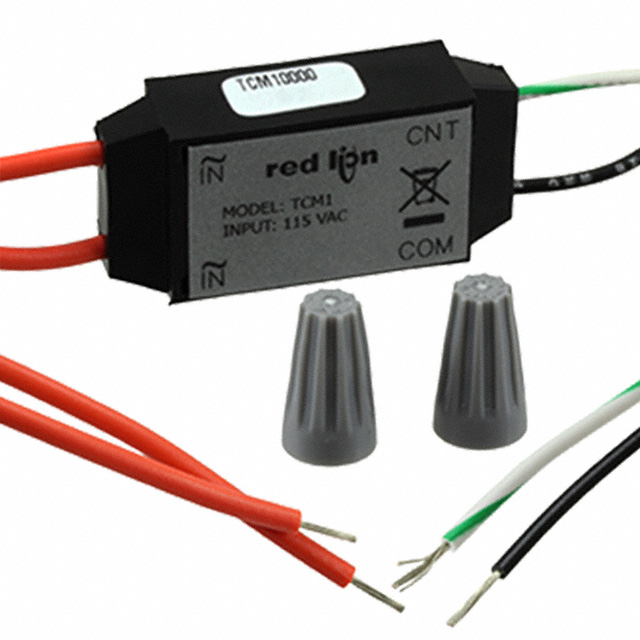

TCM10000图片2

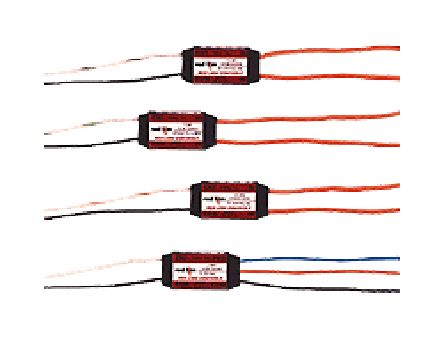

TCM10000图片3
TCM10000图片4
TCM10000图片5
TCM10000概述

115 V 交流三端双向可控硅开关元件输出)一起操作。 由于保护抑制电路与三端双向可控硅开关元件并联,这些输出具有高断开状态泄漏电流。如果无负载,则足以将电压转换器持续保持在“打开”状态。 三端双向可控硅开关元件包含可补偿高达 4 mA 输出泄漏电流的偏置电流,且可将 RLC 计数器用于大多数空载三端双向可控硅开关元件输出。 这些模块仅适用于在 115 V 交流 ±10% 50/60 Hz 下操作。 它们可在高达 10 cps 的计数率下操作,且还提供输入/输出电气隔离。 TCM 连接与 电压模块的连接相同。 三端双向可控硅开关元件可接受来自传感器和可编程控制器的空载、高断开状态泄漏三端双向可控硅开关元件输出。可适应很多 Red Lion 控件、计数器和附件 输入 115 V 交流 +/- 10% 50/60Hz 10 mA 最大电流消耗 频率 10 Hz 最大输出 输出固态直流触点闭合 输出额定值 30 V 直流(100 mA 时) 输出隔离 2300 VRMS ### 三端双向可控硅开关元件转换器模块### Red Lion

转换器模块

三端双向可控硅开关元件转换器模块是电压转换器模块的专业型号。 它特别设计用于与光电传感器和可编程控制器(具有 115 V 交流三端双向可控硅开关元件输出)一起操作。 由于保护抑制电路与三端双向可控硅开关元件并联,这些输出具有高断开状态泄漏电流。如果无负载,则足以将电压转换器持续保持在“打开”状态。

三端双向可控硅开关元件包含可补偿高达 4 mA 输出泄漏电流的偏置电流,且可将 RLC 计数器用于大多数空载三端双向可控硅开关元件输出。 这些模块仅适用于在 115 V 交流 ±10% 50/60 Hz 下操作。 它们可在高达 10 cps 的计数率下操作,且还提供输入/输出电气隔离。 TCM 连接与

电压模块的连接相同。 三端双向可控硅开关元件可接受来自传感器和可编程控制器的空载、高断开状态泄漏三端双向可控硅开关元件输出。

可适应很多 Red Lion 控件、计数器和附件

输入 115 V 交流 +/- 10% 50/60Hz 10 mA 最大电流消耗

频率 10 Hz 最大输出

输出固态直流触点闭合

输出额定值 30 V 直流(100 mA 时)

输出隔离 2300 VRMS

### 三端双向可控硅开关元件转换器模块

### Red Lion

TCM10000中文资料参数规格
其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买TCM10000
型号: TCM10000
制造商: RED Lion Controls 美国红狮
描述:115 V 交流三端双向可控硅开关元件输出)一起操作。 由于保护抑制电路与三端双向可控硅开关元件并联,这些输出具有高断开状态泄漏电流。如果无负载,则足以将电压转换器持续保持在“打开”状态。 三端双向可控硅开关元件包含可补偿高达 4 mA 输出泄漏电流的偏置电流,且可将 RLC 计数器用于大多数空载三端双向可控硅开关元件输出。 这些模块仅适用于在 115 V 交流 ±10% 50/60 Hz 下操作。 它们可在高达 10 cps 的计数率下操作,且还提供输入/输出电气隔离。 TCM 连接与 电压模块的连接相同。 三端双向可控硅开关元件可接受来自传感器和可编程控制器的空载、高断开状态泄漏三端双向可控硅开关元件输出。 可适应很多 Red Lion 控件、计数器和附件 输入 115 V 交流 +/- 10% 50/60Hz 10 mA 最大电流消耗 频率 10 Hz 最大输出 输出固态直流触点闭合 输出额定值 30 V 直流(100 mA 时) 输出隔离 2300 VRMS ### 三端双向可控硅开关元件转换器模块 ### Red Lion
