TSW-120-15-G-S参数规格_中文资料_数据手册PDF

TSW-120-15-G-S概述

Board-To-Board Connector, Vertical, 2.54mm, 20Contacts, Header, TSW Series, Through Hole, 1Rows

公司的TSW系列是一款标准端子针座. 通孔针座, 带有0.025英寸 0.635mm方形柱, 可配合Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD, SMSS系列使用. TSW系列连接器具有多种业界标准引脚数量以及端子长度, 适用于信号完整性和高可靠性应用.

.: 可选单/双/三排 -S/-D/-T/-Q 选项

.: 间距: 2.54mm 每排1到50个触芯, 直型

.: 大工作温度范围: -55°C至125°C, 10µ英寸镀金触芯

.: 端子材料是磷青铜

.: 黑色玻璃填充聚酯绝缘材料

.: 符合UL E111594和CSA 090871_0_000 标准

.: 可选锁定引线和锁定夹功能

TSW-120-15-G-S中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Gold

排数 1

针脚数 20

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 15.75 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

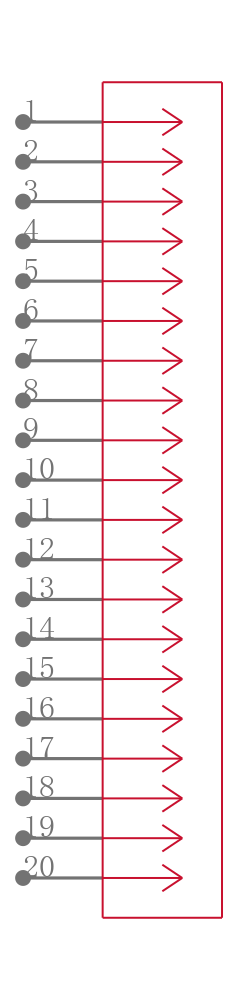

TSW-120-15-G-S引脚图与封装图

在线购买TSW-120-15-G-S

型号： TSW-120-15-G-S

制造商： Samtec 申泰电子

描述：Board-To-Board Connector, Vertical, 2.54mm, 20Contacts, Header, TSW Series, Through Hole, 1Rows
