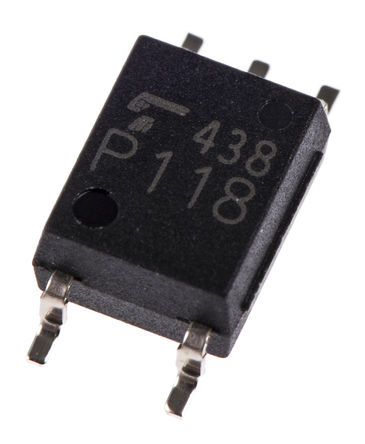

TLP2309ET图片1
TLP2309ET图片2
TLP2309ET图片3

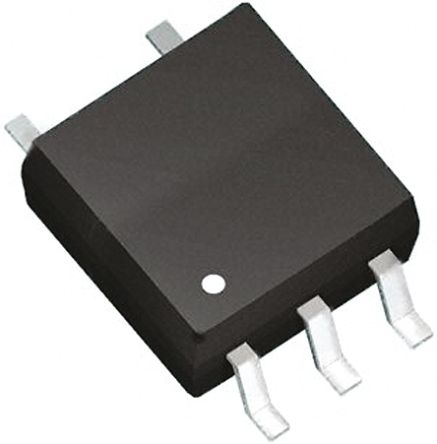

TLP2309ET图片4
TLP2309ET图片5

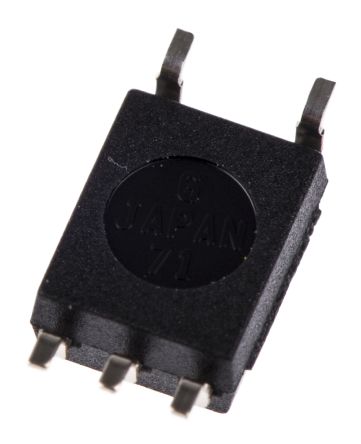

TLP2309ET图片6
TLP2309ET图片7
TLP2309ET概述

Toshiba### 光耦合器,Toshiba

光耦合器,晶体管输出,

### 光耦合器,Toshiba


欧时:
### 光电耦合器、反相器逻辑输出(开路集电极),Toshiba### 光耦合器,Toshiba


艾睿:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SO


安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 5-Pin SO


Chip1Stop:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SO


TME:
Optocoupler; SMD; Channels:1; Out: transistor; 3.75kV; 1Mbps; SO6


Verical:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SO


TLP2309ET中文资料参数规格
技术参数

通道数 1

针脚数 5

正向电压 1.7 V

输入电流 25 mA

耗散功率 0.1 W

隔离电压 3750 Vrms

正向电流 25 mA

输入电流Min 25 mA

击穿电压 5 V

正向电压Max 1.7 V

正向电流Max 25 mA

工作温度Max 110 ℃

工作温度Min -40 ℃

耗散功率Max 100 mW

封装参数

安装方式 Surface Mount

引脚数 5

封装 SO-6

外形尺寸

封装 SO-6

物理参数

工作温度 -40℃ ~ 110℃

符合标准

RoHS标准 RoHS Compliant

海关信息

ECCN代码 EAR99

数据手册

TLP2309ET引脚图与封装图

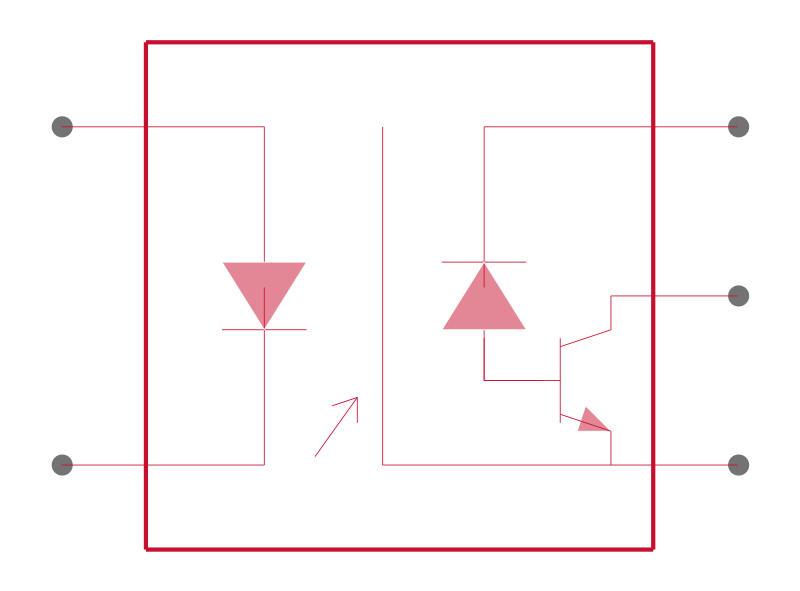

TLP2309ET引脚图

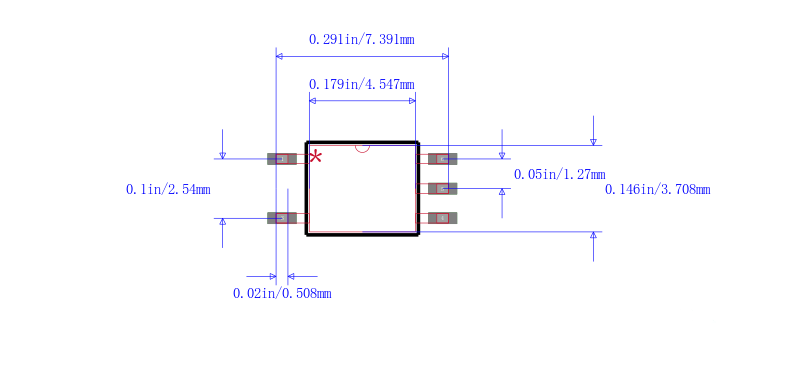

TLP2309ET封装图
TLP2309ET封装焊盘图
