TPSMA6L14A

TPSMA6L14A图片1
TPSMA6L14A图片2
TPSMA6L14A图片3

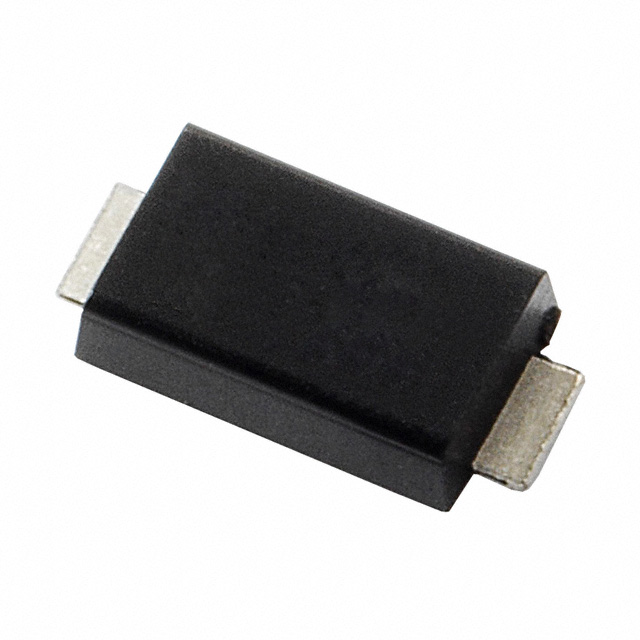

TPSMA6L14A图片4
TPSMA6L14A图片5
TPSMA6L14A图片6
TPSMA6L14A概述

ESD 抑制器/TVS 二极管 600W 14V AEC-Q101 5% Uni-Directional

23.2V 夹子 25.9A Ipp TVS - 表面贴装型 DO-221AC


得捷:
TVS DIODE 14VWM 23.2VC DO221AC


立创商城:
Vrwm:14V 600W


贸泽:
ESD 抑制器/TVS 二极管 600W 14V AEC-Q101 5% Uni-Directional


艾睿:
Diode TVS Single Uni-Dir 14V 600W Automotive 2-Pin DO-221AC T/R


Chip1Stop:
Diode TVS Single Uni-Dir 14V 600W Automotive 2-Pin DO-221AC T/R


TME:
Diode: transil; 600W; 16.4V; 25.9A; unidirectional; ±5%; DO221AC


Newark:
# LITTELFUSE  TPSMA6L14A  TVS Diode, TPSMA6L Series, Unidirectional, 14 V, 23.2 V, DO-221AC, 2 Pins


TPSMA6L14A中文资料参数规格
技术参数

工作电压 14 V

击穿电压 17.2 V

电路数 1

耗散功率 3 W

钳位电压 23.2 V

测试电流 1 mA

最大反向击穿电压 17.2 V

脉冲峰值功率 600 W

最小反向击穿电压 15.6 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-221AC-2

外形尺寸

长度 4.6 mm

宽度 2.95 mm

高度 1.1 mm

封装 DO-221AC-2

物理参数

工作温度 -50℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPSMA6L14A引脚图与封装图
TPSMA6L14A引脚图

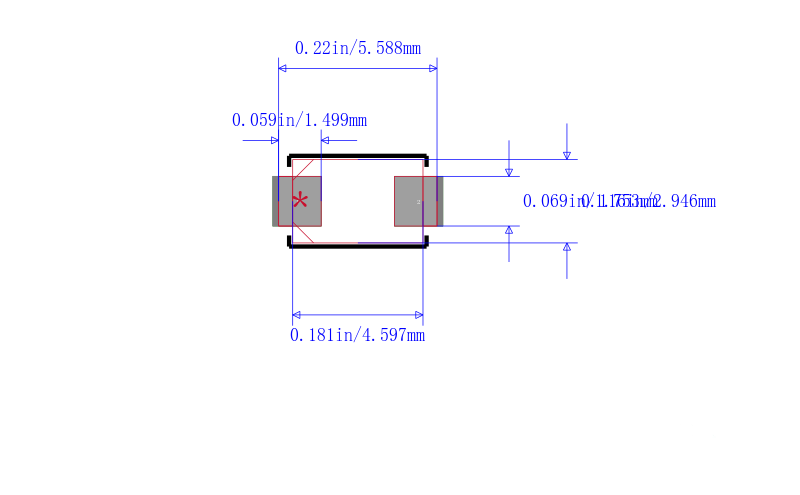

TPSMA6L14A封装图
TPSMA6L14A封装焊盘图
在线购买TPSMA6L14A
型号: TPSMA6L14A
描述:ESD 抑制器/TVS 二极管 600W 14V AEC-Q101 5% Uni-Directional
替代型号TPSMA6L14A
型号/品牌 代替类型 替代型号对比

TPSMA6L14A

Littelfuse 力特

当前型号

当前型号

SMA6L14A

力特

功能相似

TPSMA6L14A和SMA6L14A的区别
