UPW1A220MDD1TD参数规格_中文资料_数据手册PDF

UPW1A220MDD1TD概述

NICHICON UPW1A220MDD1TD Electrolytic Capacitor, Miniature, 22µF, 10V, PW Series, ± 20%, Radial Leaded, 5mm

22µF 10V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 105°C

立创商城:
22uF ±20% 10V

得捷:
CAP ALUM 22UF 20% 10V RADIAL

贸泽:
Aluminum Electrolytic Capacitors - Leaded 22UF 10V

Newark:
# NICHICON UPW1A220MDD1TD Electrolytic Capacitor, Miniature, 22 µF, 10 V, PW Series, ± 20%, Radial Leaded, 5 mm

UPW1A220MDD1TD中文资料参数规格

技术参数

额定电压DC 10 V

电容 22 µF

等效串联电阻ESR 5.00 Ω

容差 ±20 %

纹波电流 54 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, Can

外形尺寸

长度 11 mm

高度 11 mm

直径 5.00 mm

封装 Radial, Can

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

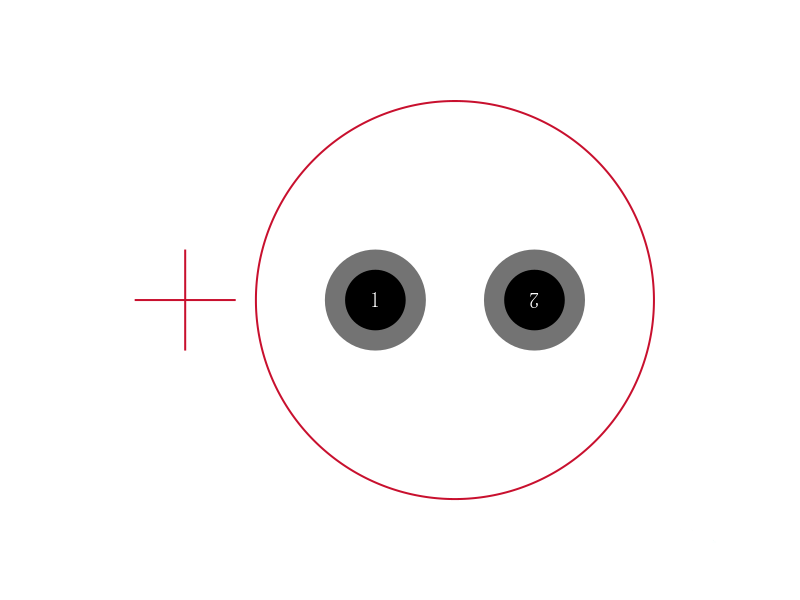

UPW1A220MDD1TD引脚图与封装图
