高速PWM控制器 HIGH-SPEED PWM CONTROLLER
Does your external circuit require a modulated level of voltage? You will find the solution in Texas Instruments" pulse-width modulated controller. Its 2 PWM outputs produce a current of 2000Max mA. This part offers a switching frequency of 1000 kHz in order to work properly. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. This current mode controller"s maximum duty cycle is 85Min %. This current mode controller has a minimum operating temperature of -40 °C and a maximum of 125 °C. This device has a maximum of 22 V.
频率 1.15 kHz
电源电压DC 12.0V min
输出接口数 2
输入电压DC 22.0 V
输出电压 2 V
输出电流 200 mA
供电电流 36 mA
耗散功率 1105 mW
上升时间 20 ns
开关频率 400kHz ~ 1MHz
占空比 85 %
最大占空比 85 %
下降时间 20 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1105 mW
电源电压Max 20 V
电源电压Min 12 V
输入电压 22 V
安装方式 Surface Mount

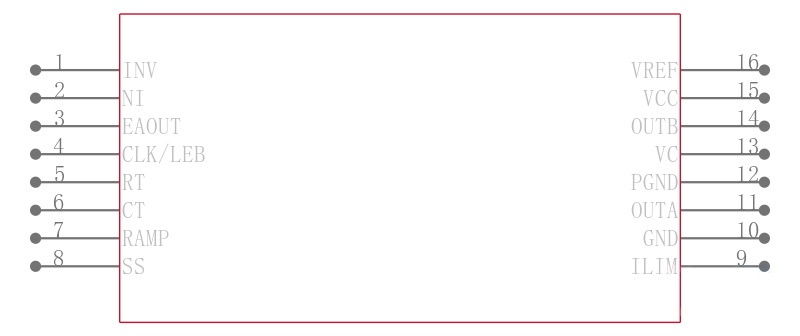

引脚数 16
封装 SOIC-16
高度 2.35 mm
封装 SOIC-16
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC2825AQDWREP TI 德州仪器 | 当前型号 | 当前型号 |
UC2825ADW 德州仪器 | 完全替代 | UC2825AQDWREP和UC2825ADW的区别 |
UC3825ADWTR 德州仪器 | 完全替代 | UC2825AQDWREP和UC3825ADWTR的区别 |
UC2825BDW 德州仪器 | 完全替代 | UC2825AQDWREP和UC2825BDW的区别 |
