09 18 516 6324参数规格_中文资料_数据手册PDF

09 18 516 6324概述

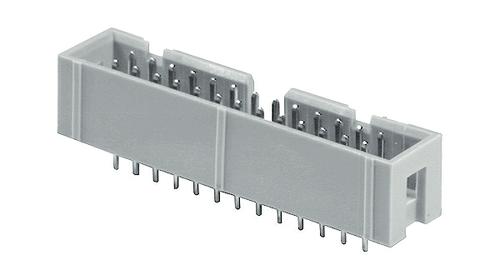

HARTING 09 18 516 6324 线至板连接器, 直型, SEK 18系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排

是一款16路2排竖直针座, 镀金黄铜触芯, 2.54mm间距, 通孔端接。

.: 20°C时, 2A电流

Chip1Stop:
Conn Shrouded Header M 16 POS 2.54mm Solder ST Thru-Hole

Newark:
# HARTING 09 18 516 6324 Wire-To-Board Connector, Straight, SEK 18 Series, Through Hole, Header, 16, 2.54 mm

09 18 516 6324中文资料参数规格

技术参数

触点数 16

极性 Male

触点电镀 Gold

额定电压DC 350 V

额定电压AC 350 V

额定电流 1 A

绝缘电阻 1 GΩ

排数 2

方向 Straight

易燃性等级 UL 94 V-0

接触电阻 20 mΩ

拔插次数 200

触点额定电流 1 A

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 27.94 mm

宽度 9.2 mm

高度 9.45 mm

引脚间距 2.54 mm

物理参数

颜色 Gray

触点材质 Brass

外壳材质 Polyester

其他

包装方式 Tray

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买09 18 516 6324

型号： 09 18 516 6324

制造商： Harting Technology Group 哈丁电子

描述：HARTING 09 18 516 6324 线至板连接器, 直型, SEK 18系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排

立即咨询

替代型号09 18 516 6324

型号/品牌	代替类型	替代型号对比
09 18 516 6324 Harting Technology Group 哈丁电子	当前型号	当前型号
09185165324 哈丁电子	完全替代	09 18 516 6324和09185165324的区别
75869-103LF 安费诺	类似代替	09 18 516 6324和75869-103LF的区别
TST-108-02-L-D 申泰电子	类似代替	09 18 516 6324和TST-108-02-L-D的区别
