09052482831222

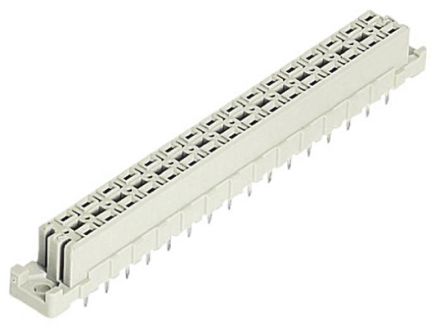

09052482831222图片1

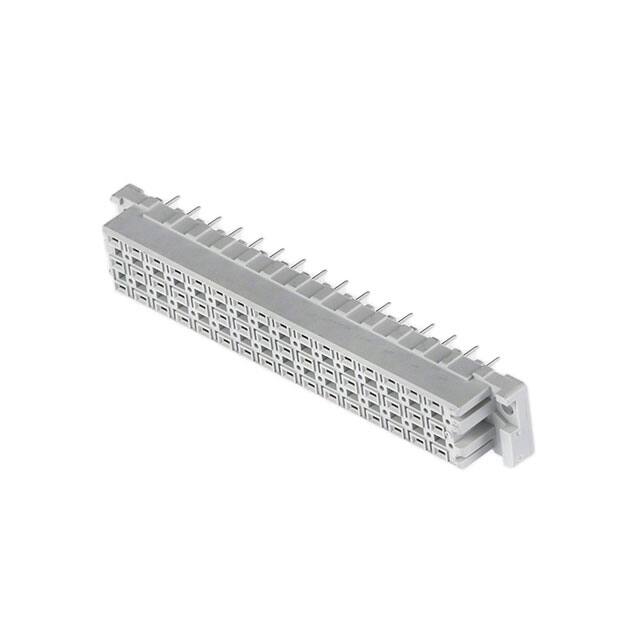

09052482831222图片2
09052482831222图片3
09052482831222图片4
09052482831222图片5
09052482831222概述

Harting DIN 41612 类型 E 背板电源连接器Harting DIN 41612 类型 E 背板电源连接器设计用于各种要求高功率的应用领域,如电源和铁路运输。Harting 电源连接器符合 DIN 41612 标准,坚固耐用,具有较长的配接寿命,适用于板对板连接。 库存号 757-7976 和 757-7960 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2工作温度 -55 至 +125°C 每个触点最大 6A 触点电阻高达 15mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 ### Harting 高电流系列一系列的 DIN 41612 高电流 15 路、32 路和 48 路阳性和阴性间接边缘连接器,特别适合用于能集成到标准子架系统的控制卡和电源单元。类型 | D | F | H | MH | HII ---|---|---|---|---|--- 触点 | 32 | 48 | 15 | 24+7 | 11 最大电流 A | 6 | 6 | 15 | 6 15 | 20 最大电压(V 交流) | 125 | 125 | 500 | 500 | 500 温度范围 °C | -65 至 +125 |   |   |   |   易燃性等级 | UL94V-0 |   |   |   |

Harting DIN 41612 类型 E 背板电源

Harting DIN 41612 类型 E 背板电源连接器设计用于各种要求高功率的应用领域,如电源和铁路运输。Harting 电源连接器符合 DIN 41612 标准,坚固耐用,具有较长的配接寿命,适用于板对板连接。

库存号 757-7976 和 757-7960 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2

工作温度 -55 至 +125°C

每个触点最大 6A

触点电阻高达 15mΩ

热塑树脂 - 玻璃纤维填充

铜合金触点


得捷:
CONN DIN RCPT 48POS PCB


立创商城:
09052482831222


欧时:
### Harting DIN 41612 类型 E 背板电源连接器Harting DIN 41612 类型 E 背板电源连接器设计用于各种要求高功率的应用领域,如电源和铁路运输。Harting 电源连接器符合 DIN 41612 标准,坚固耐用,具有较长的配接寿命,适用于板对板连接。 库存号 757-7976 和 757-7960 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2工作温度 -55 至 +125°C 每个触点最大 6A 触点电阻高达 15mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 ### Harting 高电流系列一系列的 DIN 41612 高电流 15 路、32 路和 48 路阳性和阴性间接边缘连接器,特别适合用于能集成到标准子架系统的控制卡和电源单元。类型 | D | F | H | MH | HII ---|---|---|---|---|--- 触点 | 32 | 48 | 15 | 24+7 | 11 最大电流 A | 6 | 6 | 15 | 6 15 | 20 最大电压(V 交流) | 125 | 125 | 500 | 500 | 500 温度范围 °C | -65 至 +125 |   |   |   |   易燃性等级 | UL94V-0 |   |   |   |


贸泽:
DIN 41612 连接器 DIN PWR E048FS-4 5C1-1-NFF


艾睿:
Female connector with solder pins


Allied Electronics:
DIN 41 612 Series, 48 Way Rectangular Connector Socket, 5.08mm Pitch


09052482831222中文资料参数规格
技术参数

触点数 48

极性 Female

额定电流 6 A

排数 3

针脚数 48

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 90 mm

宽度 15.7 mm

封装 -

物理参数

触点材质 Copper Alloy

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买09052482831222
型号: 09052482831222
制造商: Harting Technology Group 哈丁电子
描述:Harting DIN 41612 类型 E 背板电源连接器 Harting DIN 41612 类型 E 背板电源连接器设计用于各种要求高功率的应用领域,如电源和铁路运输。Harting 电源连接器符合 DIN 41612 标准,坚固耐用,具有较长的配接寿命,适用于板对板连接。 库存号 757-7976 和 757-7960 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2 工作温度 -55 至 +125°C 每个触点最大 6A 触点电阻高达 15mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 ### Harting 高电流系列 一系列的 DIN 41612 高电流 15 路、32 路和 48 路阳性和阴性间接边缘连接器,特别适合用于能集成到标准子架系统的控制卡和电源单元。 类型 | D | F | H | MH | HII ---|---|---|---|---|--- 触点 | 32 | 48 | 15 | 24+7 | 11 最大电流 A | 6 | 6 | 15 | 6 15 | 20 最大电压(V 交流) | 125 | 125 | 500 | 500 | 500 温度范围 °C | -65 至 +125 |   |   |   |   易燃性等级 | UL94V-0 |   |   |   |
