142-0701-801参数规格_中文资料_数据手册PDF

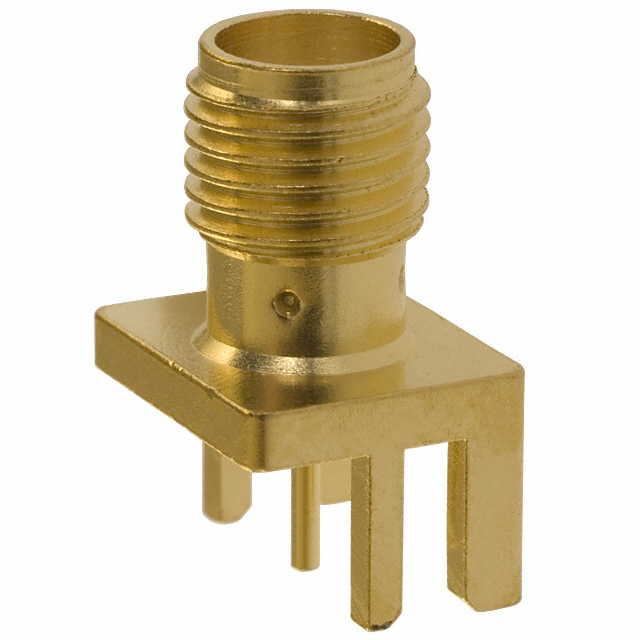

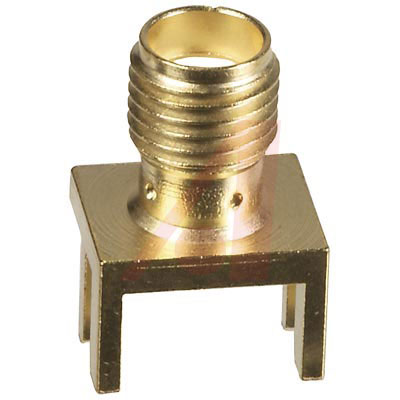

142-0701-801概述

射频/同轴连接器, SMA同轴, 直型插座, 焊接, 50 ohm, 铍铜

是一款end launch SMA射频同轴, 通过把电路板边缘插在引脚之间, 然后把引脚与中心导体焊接至电路板上, 达到固定连接效果. 为获得最佳的高频性能, 连接器与电路板的过渡必须针对低VSWR进行调整. 为补偿从同轴电缆至微带线的过渡, 必须根据电路板厚度调整走线宽度"A"与"B". 经过适当调整后, 此技术可在宽带宽中产生较低的VSWR.

.: End Launch

.: 镀金表面

.: 圆形触芯

.: 5000MR绝缘电阻值

.: 最短寿命5000周期

142-0701-801中文资料参数规格

技术参数

极性 Female

频率 18 GHz

绝缘电阻 5000 MΩ

拔插次数 500

工作温度Max 165 ℃

工作温度Min -65 ℃

额定电压 335 V

封装参数

安装方式 Surface Mount

封装 SMA

外形尺寸

长度 11.176 mm

高度 7.92 mm

封装 SMA

物理参数

外壳颜色 Gold

触点材质 Beryllium Copper

工作温度 -65℃ ~ 165℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用消费电子产品, 射频通信, Consumer Electronics, RF Communications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

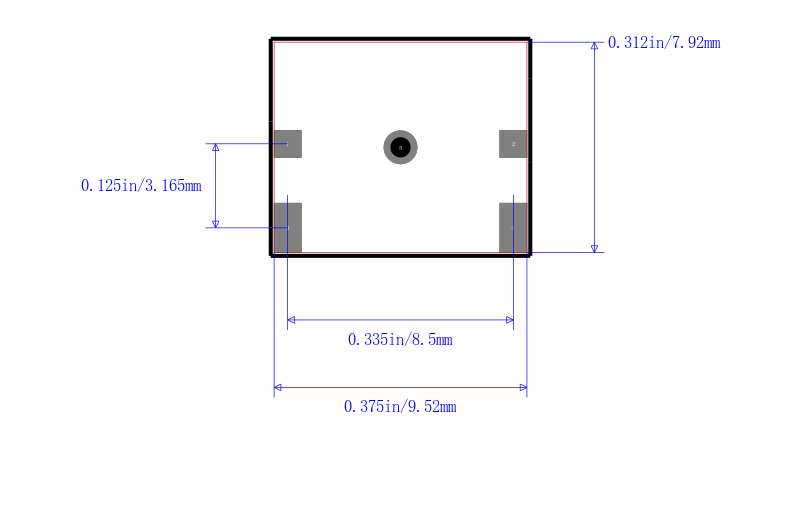

142-0701-801引脚图与封装图

在线购买142-0701-801

型号： 142-0701-801

制造商： Cinch Connectivity Solutions

描述：射频/同轴连接器, SMA同轴, 直型插座, 焊接, 50 ohm, 铍铜
