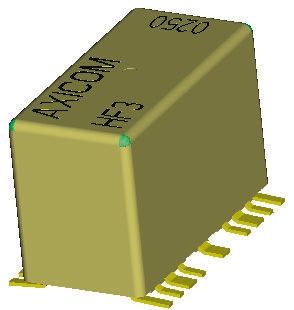

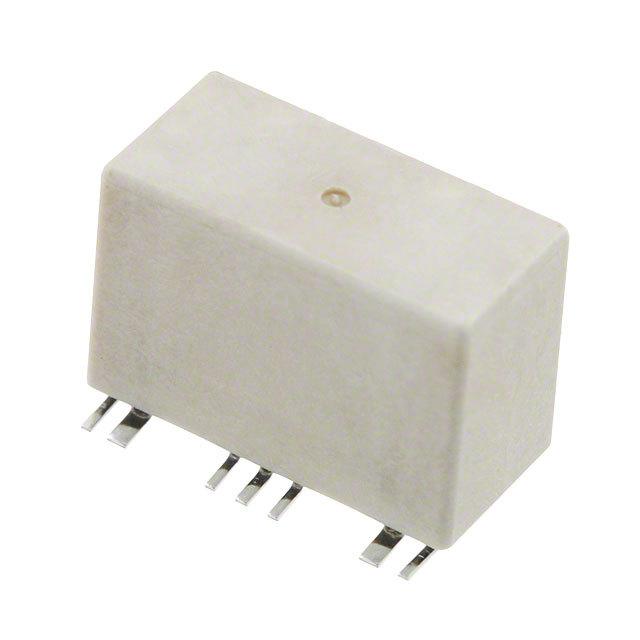

HF3 系列高频继电器,用于 50 Ω 系统。 1 极 SMT 塑料密封配置,带单稳态或双稳态线圈。频率范围:直流至 3GHz 提供 50Ω 和 75Ω 阻抗型号 140mW 线圈消耗 尺寸:14.6mm(长)x 7.2mm(宽)x 10mm(高) ### 表面安装继电器
高频 HF3 系列
高频继电器,用于 50 Ω 系统。 1 极 SMT 塑料密封配置,带单稳态或双稳态线圈。
频率范围:直流至 3GHz
提供 50Ω 和 75Ω 阻抗型号
140mW 线圈消耗
尺寸:14.6mm(长)x 7.2mm(宽)x 10mm(高)
得捷:
RELAY RF SPDT 2A 12V
欧时:
### 高频 HF3 系列高频继电器,用于 50 Ω 系统。 1 极 SMT 塑料密封配置,带单稳态或双稳态线圈。频率范围:直流至 3GHz 提供 50Ω 和 75Ω 阻抗型号 140mW 线圈消耗 尺寸:14.6mm(长)x 7.2mm(宽)x 10mm(高) ### 表面安装继电器
艾睿:
Signal Relay 12VDC 2A SPDT 14.6mm 9.4mm 10mm SMD
Allied Electronics:
Shrack; Relay; RF; PCB; SPDT 1C/O; 2A; 12Vdc coil
安富利:
Electromechanical Relay SPDT 2A 12VDC 1.028KOhm Surface Mount
Chip1Stop:
Electromechanical Relay SPDT 2A 12VDC 1.028KOhm Surface Mount
Verical:
Electromechanical Relay 12VDC 1.028KOhm 2A SPDT 14.6x9.4x10mm SMD Signal Relay
MASTER:
HF3-Relay 75 Ohm Marking
Online Components:
HF306=75OHM140MW12V MONO
Electro Sonic:
HF306=75OHM140MW12V MONO
触点电镀 Gold
额定电压DC 220 V
额定电压AC 250 V
额定电流 2 A
触点额定电流 2 A
线圈电压 12 VDC
线圈电流 11.67 mA
线圈电阻 1.03 kΩ
额定电流Max 2 A
线圈电压DC 12 V
线圈功率 140 mW
额定功率Max 60W, 62.5VA
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 12 VDC
接触电阻Max <100 mΩ

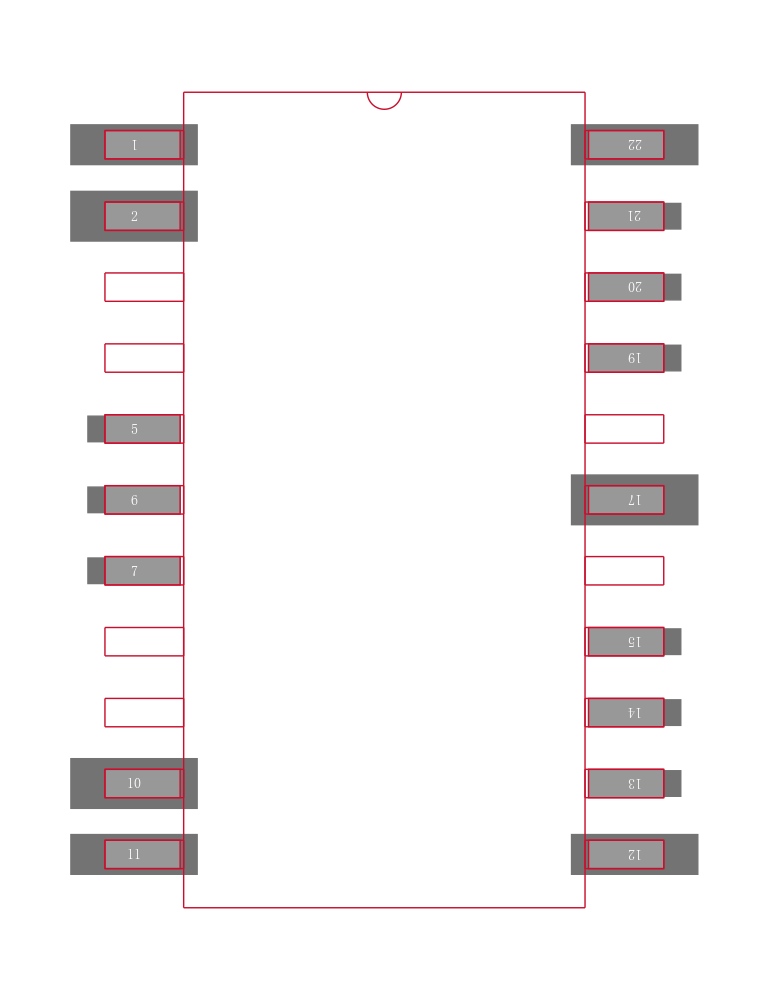

安装方式 Surface Mount

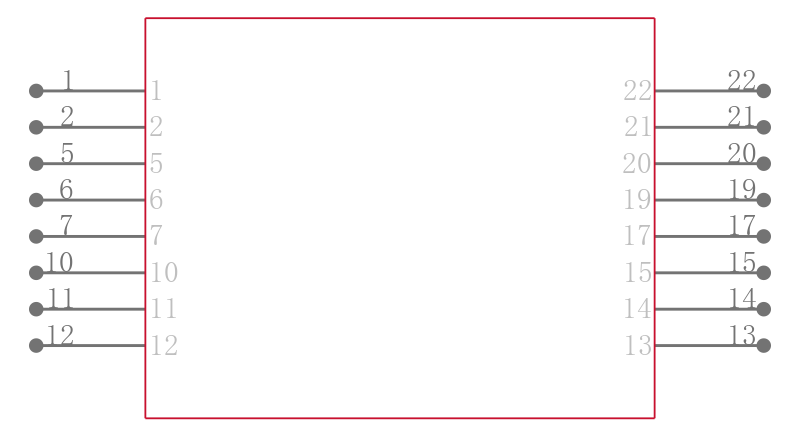

引脚数 16
封装 SMD

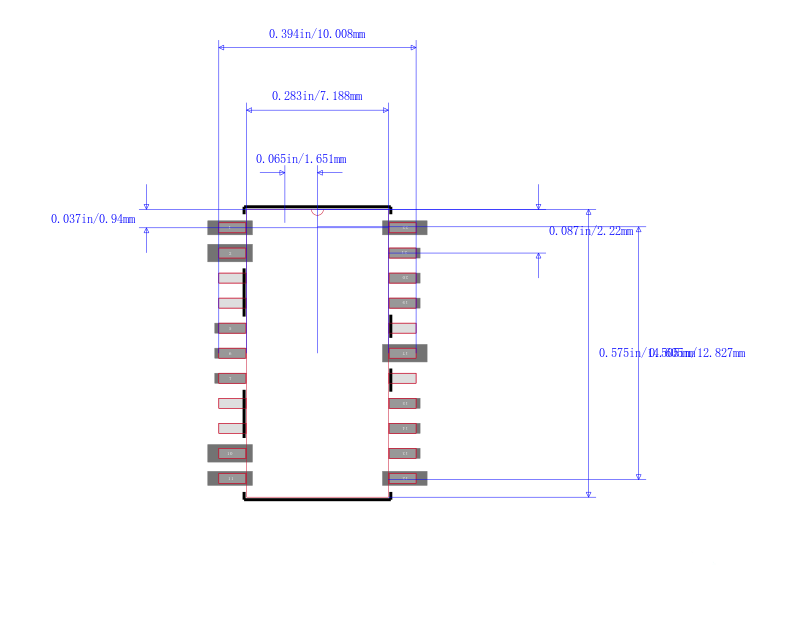

长度 14.6 mm
宽度 9.4 mm
高度 10 mm
封装 SMD
触点材质 Silver, Gold
工作温度 -55℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536490080
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1462050-4 TE Connectivity 泰科 | 当前型号 | 当前型号 |
HF306 泰科 | 类似代替 | 1462050-4和HF306的区别 |
