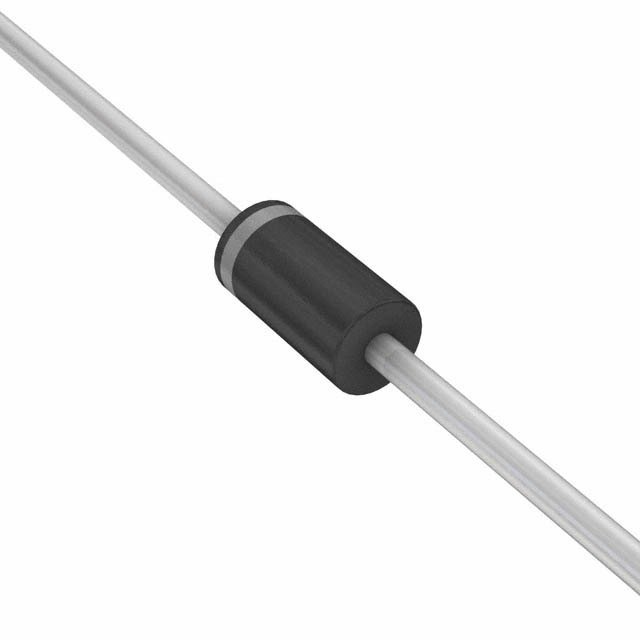

VISHAY 1N5817-E3/54 肖特基整流二极管, 1A 20V DO-204AL
**Features:**
* Guardring for Overvoltage Protection
* Very Small Conduction Losses
* Extremely Fast Switching
* Low Forward Voltage Drop
* High Frequency Operation
* Solder Dip 260°C, 40 s
* Component in Accordance to RoHS 2002/95/EC and WEEE 2002/96/EC
**Applications:**
For use in low voltage high frequency inverters, freewheeling, dc-to-dc converters, and polarity protection applications.
e络盟:
VISHAY 1N5817-E3/54 肖特基整流二极管, 1A 20V DO-204AL
艾睿:
Diode Schottky 20V 1A 2-Pin DO-41 T/R
富昌:
1N5817 系列 20 V 1 A 通孔 高频 肖特基整流器 - DO-204AL
额定电压DC 20.0 V
额定电流 1.00 A
电容 110 pF
输出电流 ≤1.00 A
针脚数 2
正向电压 0.45 V
极性 Standard
热阻 50℃/W RθJA
正向电流 1 A
最大正向浪涌电流（Ifsm） 25 A
正向电压Max 450 mV
正向电流Max 1 A
工作温度Max 125 ℃
工作温度Min -65 ℃
安装方式 Through Hole
引脚数 2
封装 DO-204AL
长度 5.2 mm
宽度 2.7 mm
高度 2.7 mm
封装 DO-204AL
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1N5817-E3/54 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VS-1N5817 威世 | 类似代替 | 1N5817-E3/54和VS-1N5817的区别 |
1N5817-E3/73 威世 | 类似代替 | 1N5817-E3/54和1N5817-E3/73的区别 |
1N5817/54 威世 | 类似代替 | 1N5817-E3/54和1N5817/54的区别 |
