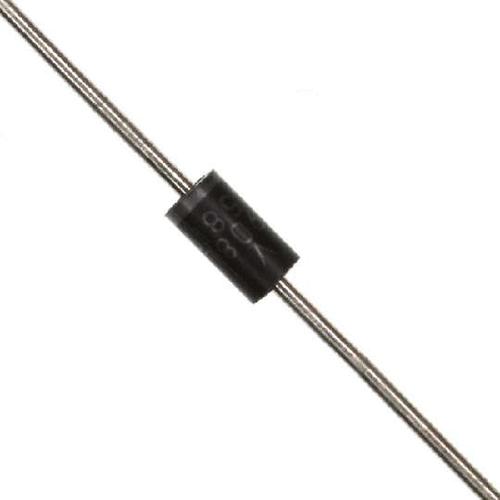

FAIRCHILD SEMICONDUCTOR 1N5817 肖特基整流器, 单, 20 V, 1 A, DO-204AL, 2 引脚, 450 mV
The is a Schottky barrier Rectifier Diode with 1.0 ampere operation at TA=90°C with no thermal runaway. Suitable for low voltage, high frequency inverters free wheeling and polarity protection applications.
- .
- 1.25W Power dissipation
- .
- 100°C/W Junction-to-ambient maximum thermal resistance
- .
- 45°C/W Junction-to-case maximum thermal resistance
- .
- 110pF Total capacitance
额定电压DC 20.0 V
额定电流 1.00 A
电容 110 pF
输出电流 ≤1.00 A
针脚数 2
正向电压 450mV @1A
极性 Standard
热阻 45℃/W RθJC
正向电流 1 A
最大正向浪涌电流（Ifsm） 25 A
正向电压Max 450 mV
正向电流Max 1 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温Max 125 ℃
安装方式 Through Hole
引脚数 2
封装 DO-204AL
高度 5.2 mm
封装 DO-204AL
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1N5817 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
1N5817RLG 安森美 | 功能相似 | 1N5817和1N5817RLG的区别 |
1N5817G 安森美 | 功能相似 | 1N5817和1N5817G的区别 |
