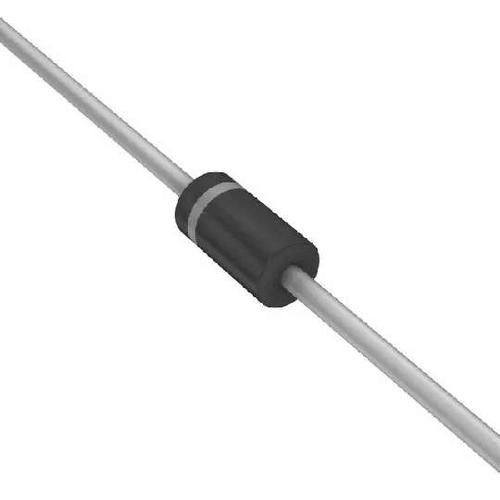

1N5818RLG图片1

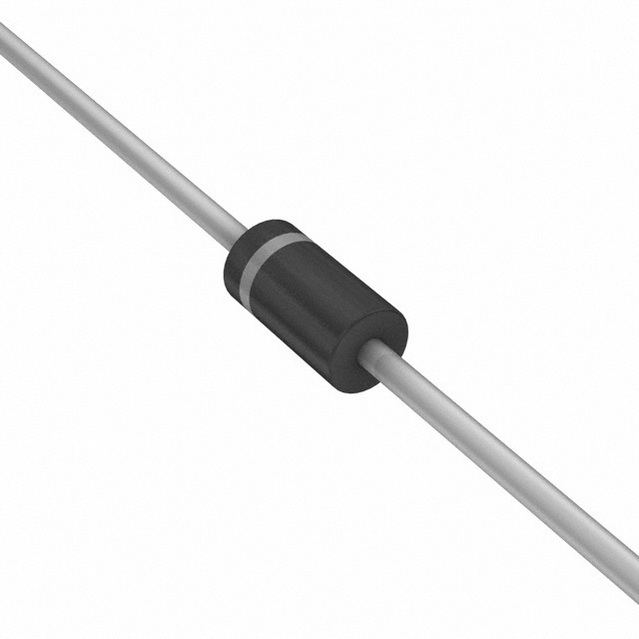

1N5818RLG图片2
1N5818RLG图片3
1N5818RLG图片4
1N5818RLG图片5
1N5818RLG图片6
1N5818RLG图片7
1N5818RLG图片8
1N5818RLG图片9
1N5818RLG图片10
1N5818RLG图片11
1N5818RLG图片12
1N5818RLG图片13
1N5818RLG图片14
1N5818RLG图片15
1N5818RLG概述

1A 至 2A,ON Semiconductor### 标准带 NSV-、SBR- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。

肖特基势垒,1A 至 2A,

### 标准

带 NSV-、SBR- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。


欧时:
### 肖特基势垒二极管,1A 至 2A,ON Semiconductor### 标准带 NSV-、SBR- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。### 二极管和整流器,ON Semiconductor


得捷:
DIODE SCHOTTKY 30V 1A AXIAL


立创商城:
1N5818RLG


e络盟:
ON SEMICONDUCTOR  1N5818RLG  SCHOTTKY RECTIFIER, 1A, 30V, AXIAL


艾睿:
Rectifier Diode Schottky Si 30V 1A 2-Pin DO-41 T/R


Allied Electronics:
ON Semi 1N5818RLG, Schottky Diode, 30V 1A, 2-Pin DO-41


安富利:
Diode Schottky 30V 1A 2-Pin DO-41 T/R


Chip1Stop:
Diode Schottky 30V 1A 2-Pin DO-41 T/R


Verical:
Diode Schottky Si 30V 1A 2-Pin DO-41 T/R


Newark:
# ON SEMICONDUCTOR  1N5818RLG  Schottky Rectifier, 30 V, 1 A, Single, DO-204AL, 2 Pins, 550 mV


罗切斯特:
Diode Schottky 30V 1A 2-Pin DO-41 T/R


Win Source:
DIODE SCHOTTKY 30V 1A AXIAL


1N5818RLG中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 1.00 A

无卤素状态 Halogen Free

输出电流 ≤1.00 A

针脚数 2

正向电压 550mV @1A

极性 Standard

热阻 80℃/W RθJA

正向电流 1 A

最大正向浪涌电流(Ifsm) 25 A

正向电压Max 550 mV

正向电流Max 1 A

工作温度Max 125 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.7 mm

高度 2.7 mm

封装 DO-204AL

物理参数

工作温度 -65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 电源管理, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

1N5818RLG引脚图与封装图
1N5818RLG引脚图
1N5818RLG封装图
1N5818RLG封装焊盘图
在线购买1N5818RLG
型号: 1N5818RLG
描述:1A 至 2A,ON Semiconductor ### 标准 带 NSV-、SBR- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。
替代型号1N5818RLG
型号/品牌 代替类型 替代型号对比

1N5818RLG

ON Semiconductor 安森美

当前型号

当前型号

1N5818G

安森美

完全替代

1N5818RLG和1N5818G的区别

1N5818RL

安森美

完全替代

1N5818RLG和1N5818RL的区别

1N5818

意法半导体

功能相似

1N5818RLG和1N5818的区别
