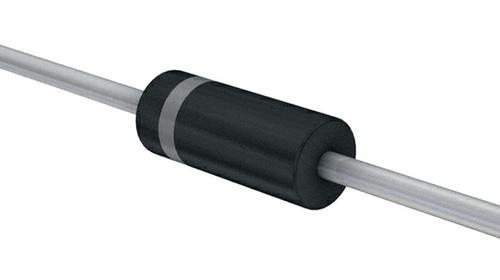

1N5357BG图片1

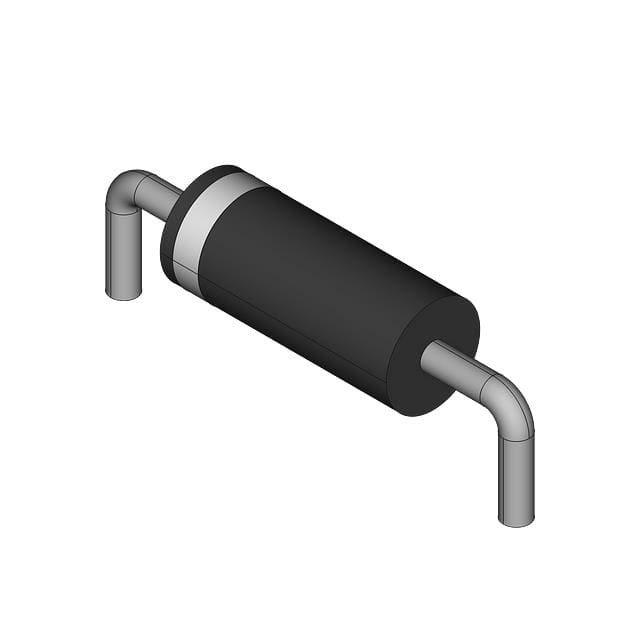

1N5357BG图片2
1N5357BG图片3
1N5357BG图片4
1N5357BG图片5
1N5357BG图片6
1N5357BG图片7
1N5357BG图片8
1N5357BG图片9
1N5357BG图片10
1N5357BG图片11
1N5357BG图片12
1N5357BG图片13
1N5357BG图片14
1N5357BG概述

ON SEMICONDUCTOR  1N5357BG  单管二极管 齐纳, 20 V, 5 W, 017AA, 5 %, 2 引脚, 200 °C

齐纳 5W Surmetic,1N5347 至 1N5363 系列,

完整的 5 W 系列,带严格限制和增强型工作特性。

### Zener Diodes, ON Semiconductor


欧时:
### 齐纳二极管 5W Surmetic,1N5347 至 1N5363 系列,ON Semiconductor完整的 5 W 系列齐纳二极管,带严格限制和增强型工作特性。 ### Zener Diodes, ON Semiconductor


立创商城:
1N5357BG


得捷:
DIODE ZENER 20V 5W AXIAL


贸泽:
稳压二极管 20V 5W


e络盟:
单管二极管 齐纳, 20 V, 5 W, 017AA, 5 %, 2 引脚, 200 °C


艾睿:
Zener Diode Single 20V 5% 3Ohm 5000mW 2-Pin Case 017AA-01 Box


Allied Electronics:
1N5357BG Zener Diode, 20V 5% 5 W Through Hole 2-Pin Surmetic 40


Jameco:
Diode Zener Single 20 Volt 5% 5W 2-Pin Case 017AA-01 Bulk


安富利:
Diode Zener Single 20V 5% 5W 2-Pin Case 017AA-01 Box


Chip1Stop:
Diode Zener Single 20V 5% 5W 2-Pin Case 017AA-01 Box


Verical:
Zener Diode Single 20V 5% 3Ohm 5000mW 2-Pin Case 017AA-01 Box


Newark:
# ON SEMICONDUCTOR  1N5357BG  Zener Single Diode, 20 V, 5 W, 017AA, 5 %, 2 Pins, 200 °C


罗切斯特:
Diode Zener Single 20V 5% 5W 2-Pin Case 017AA-01 Box


Win Source:
DIODE ZENER 20V 5W AXIAL


1N5357BG中文资料参数规格
技术参数

额定电压DC 20.0 V

容差 ±5 %

额定功率 5.00 W

无卤素状态 Halogen Free

击穿电压 20.0 V

针脚数 2

正向电压 1.2V @1A

耗散功率 5 W

测试电流 65 mA

正向电流 1 A

稳压值 20 V

正向电压Max 1.2V @1A

额定功率Max 5 W

工作温度Max 200 ℃

工作温度Min -65 ℃

工作结温Max 200 ℃

耗散功率Max 5 W

封装参数

安装方式 Through Hole

引脚数 2

封装 017AA-18

外形尺寸

长度 8.89 mm

宽度 3.68 mm

高度 3.68 mm

封装 017AA-18

物理参数

工作温度 -65℃ ~ 200℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

1N5357BG引脚图与封装图
1N5357BG引脚图
1N5357BG封装焊盘图
在线购买1N5357BG
型号: 1N5357BG
描述:ON SEMICONDUCTOR  1N5357BG  单管二极管 齐纳, 20 V, 5 W, 017AA, 5 %, 2 引脚, 200 °C
替代型号1N5357BG
型号/品牌 代替类型 替代型号对比

1N5357BG

ON Semiconductor 安森美

当前型号

当前型号

1N5357B

安森美

完全替代

1N5357BG和1N5357B的区别

1N5357BRL

安森美

完全替代

1N5357BG和1N5357BRL的区别
