1SMA5929BT3G概述

ON SEMICONDUCTOR 1SMA5929BT3G 单管二极管齐纳, 通用, 15 V, 1.5 W, DO-214AC, 5 %, 2 引脚, 150 °C

1SMA5913BT3 系列表面安装稳压器齐纳, 带有无空隙模塑塑料外壳。整个外表面都耐腐蚀, 并且引线易于焊接。

.: 标准齐纳击穿电压范围: -3.3至68V

.: 静电保护等级class 3 >16kV, 人体模型

.: 平坦的表面, 可准确放置

.: 封装设计适用于顶部滑动或底部电路板安装

.: 薄型封装

.: 可以替代MELF封装产品

.: 可选无铅版本

1SMA5929BT3G中文资料参数规格

技术参数

额定电压DC 15.0 V

容差 ±5 %

额定功率 1.50 W

无卤素状态 Halogen Free

击穿电压 15.8 V

针脚数 2

正向电压 1.5V @200mA

耗散功率 1.5 W

测试电流 25 mA

稳压值 15 V

正向电压Max 1.2 V

额定功率Max 1.5 W

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 500 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMA-2

外形尺寸

长度 4.32 mm

宽度 2.6 mm

高度 2 mm

封装 SMA-2

物理参数

材质 Plastic

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

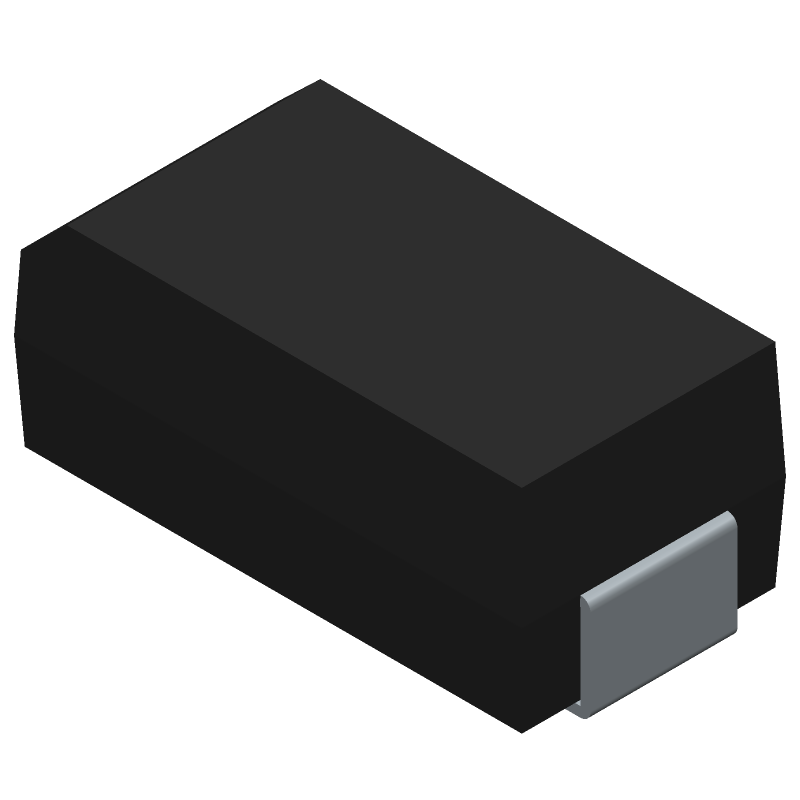

1SMA5929BT3G引脚图与封装图
