1N914BWT概述
FAIRCHILD SEMICONDUCTOR 1N914BWT 二极管 小信号, 单, 75 V, 1 V, 4 ns
The is a high conductance fast switching Small Signal Diode with matte tin-plated lead terminals and green mould compound case. This product is general usage and suitable for many different applications.
- .
- Fast switching device TRR <4.0ns
- .
- Flat lead, surface mount device under 0.70mm height
- .
- Extremely small outline plastic package SOD523F
- .
- Moisture level sensitivity 1
- .
- Pb-free version
1N914BWT中文资料参数规格
技术参数
针脚数 2
正向电压 1V @100mA
耗散功率 200 mW
热阻 500℃/W RθJA
反向恢复时间 4 ns
正向电流 300 mA
正向电压Max 1 V
正向电流Max 300 mA
工作温度Max 150 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SOD-523-2
外形尺寸
长度 1.3 mm
宽度 0.9 mm
高度 0.7 mm
封装 SOD-523-2
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99

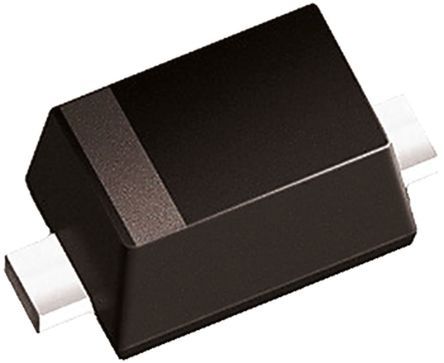

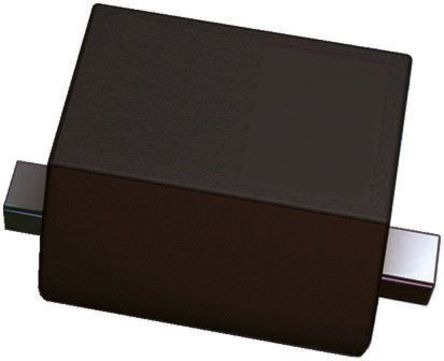

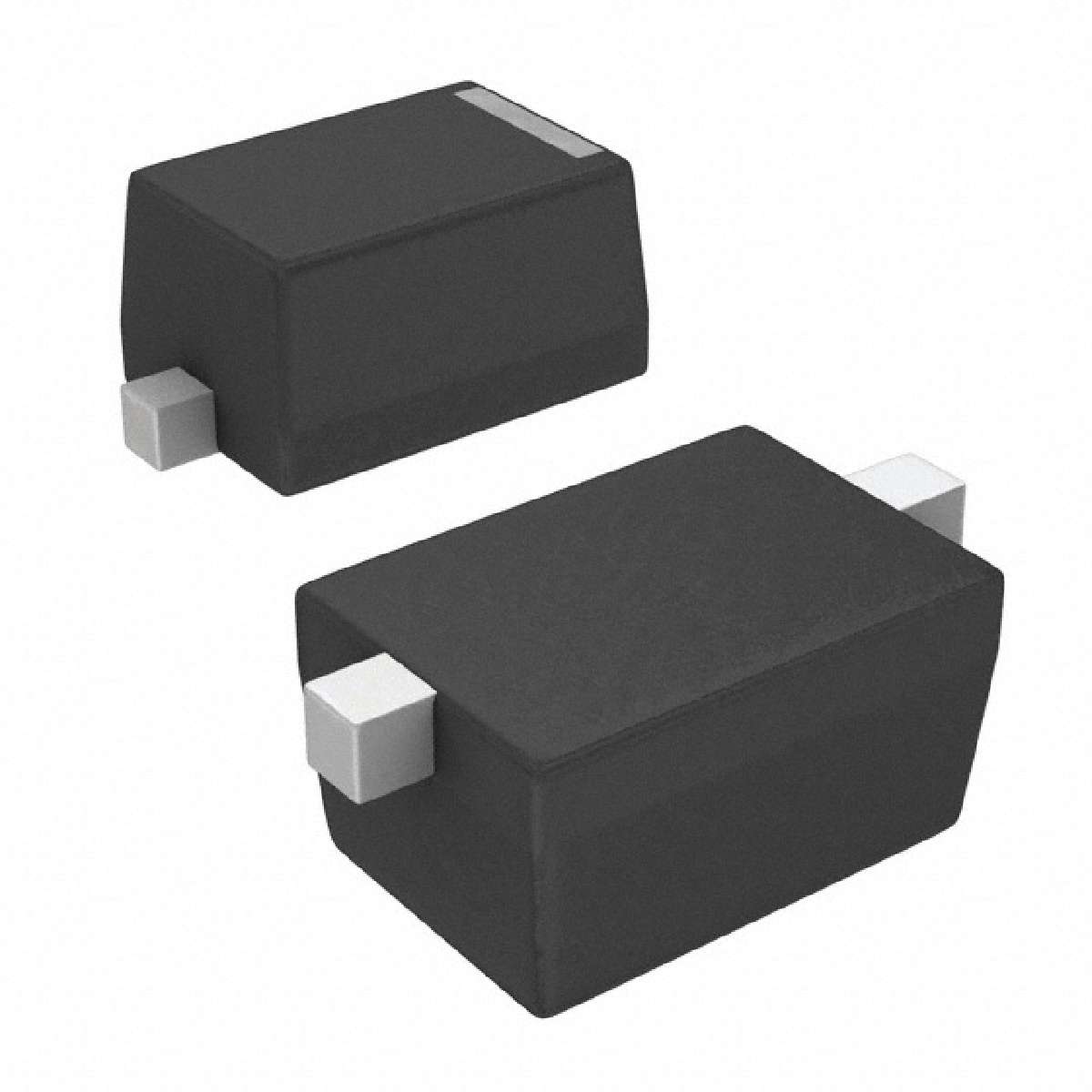

1N914BWT引脚图与封装图
