1N4148WX-TP参数规格_中文资料_数据手册PDF

1N4148WX-TP概述

MICRO COMMERCIAL COMPONENTS 1N4148WX-TP 二极管小信号, 单, 100 V, 300 mA, 1 V, 4 ns, 2 A

The is a high speed Switching Diode for general purpose switching applications. Solderable terminals as per MIL-STD-202, method 208 standard. Color band denotes the cathode end polarity.

.: Fast switching speed

.: 71V RMS reverse voltage

.: 150mA Average rectified output current

.: 4pF Typical junction capacitance

.: Halogen-free

1N4148WX-TP中文资料参数规格

技术参数

额定电压DC 75.0 V

额定电流 300 mA

电容 4 pF

输出电流 300 mA

针脚数 2

正向电压 1 V

极性 Standard

耗散功率 400 mW

热阻 625℃/W RθJA

反向恢复时间 4 ns

正向电流 300 mA

最大正向浪涌电流（Ifsm） 2 A

正向电压Max 1 V

正向电流Max 0.15 A

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323

外形尺寸

长度 1.8 mm

宽度 1.35 mm

高度 1 mm

封装 SOD-323

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Commercial, 国防, 军用与航空, 电源管理, 军用与航空, Power Management, Aerospace, Defence, Military, 国防, 商业, Commercial, Power Management, Aerospace, Defence, Military

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 Yes

数据手册

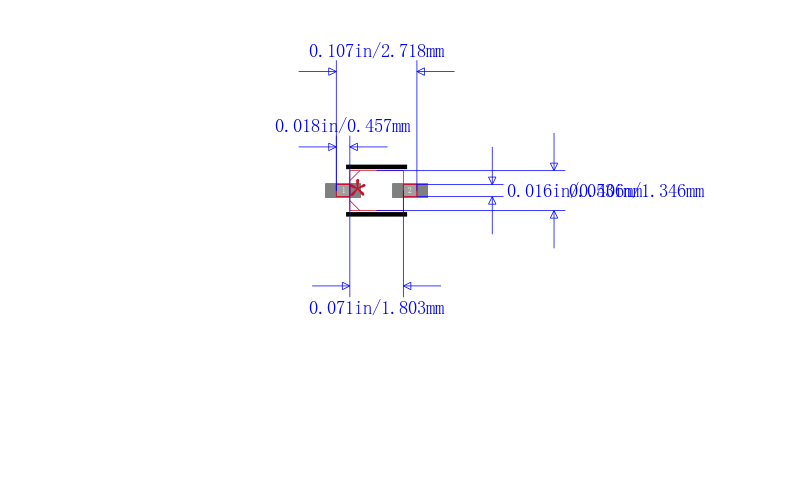

1N4148WX-TP引脚图与封装图

在线购买1N4148WX-TP

型号： 1N4148WX-TP

制造商： Micro Commercial Components 美微科

描述：MICRO COMMERCIAL COMPONENTS 1N4148WX-TP 二极管小信号, 单, 100 V, 300 mA, 1 V, 4 ns, 2 A

立即咨询

替代型号1N4148WX-TP

型号/品牌	代替类型	替代型号对比
1N4148WX-TP Micro Commercial Components 美微科	当前型号	当前型号
1N4148WX-TP-HF 美微科	完全替代	1N4148WX-TP和1N4148WX-TP-HF的区别
1N4148W-7-F 美台	功能相似	1N4148WX-TP和1N4148W-7-F的区别
1N4148W-13-F 美台	功能相似	1N4148WX-TP和1N4148W-13-F的区别
