1N5817-TP概述

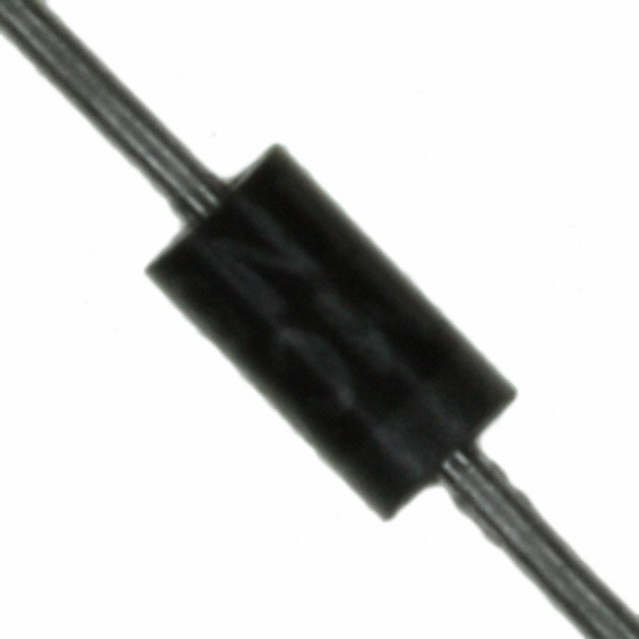

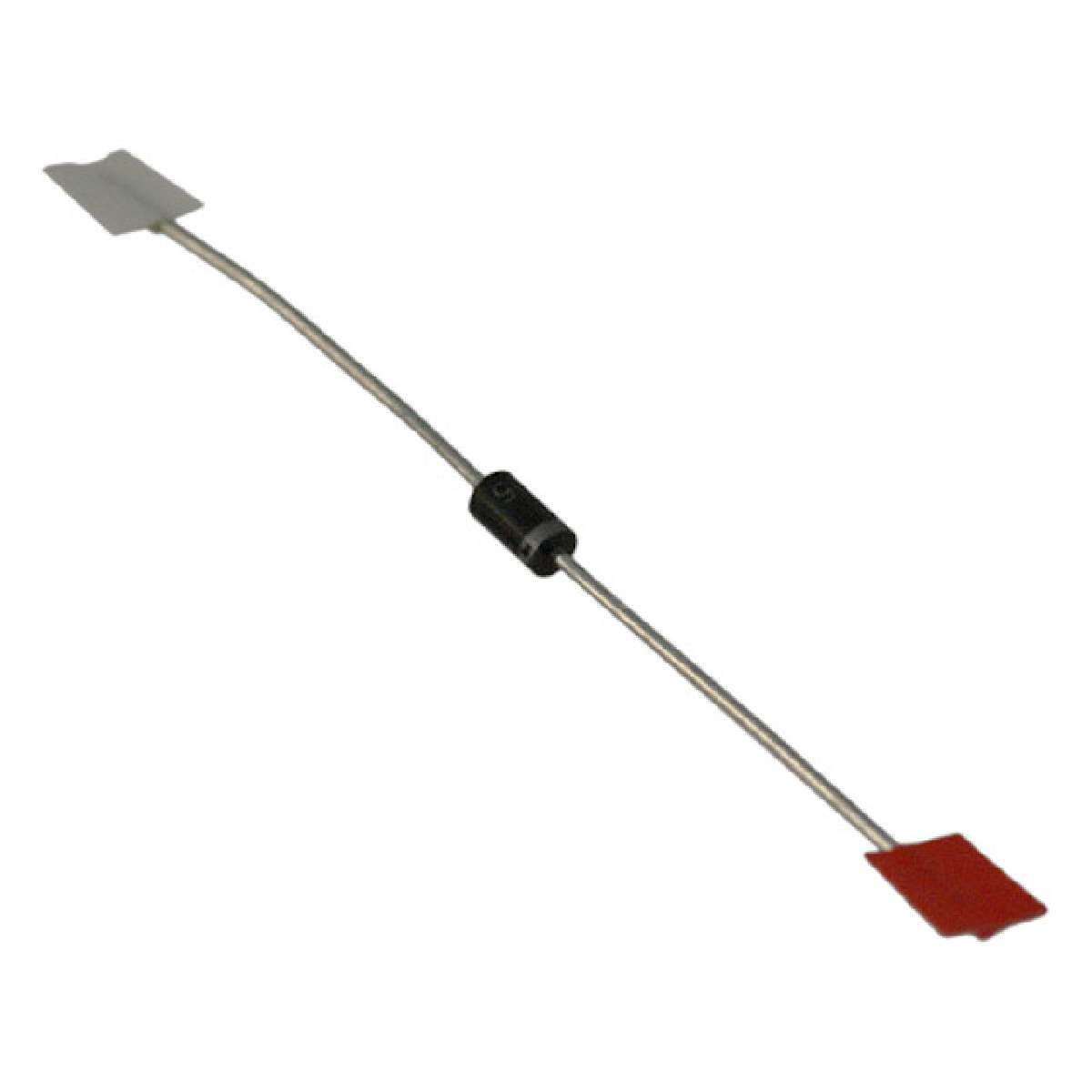

1N5817 系列 1 A 20 V 通孔肖特基势垒整流器 - DO-41

肖特基 20 V 1A 通孔 DO-41

得捷:
DIODE SCHOTTKY 20V 1A DO41

贸泽:
肖特基二极管与整流器 1.0A 20V

艾睿:
Rectifier Diode Schottky 20V 1A 10ns 2-Pin DO-41 T/R

Chip1Stop:
Diode Schottky 20V 1A 2-Pin DO-41 T/R

Verical:
Rectifier Diode Schottky 20V 1A 10ns 2-Pin DO-41 T/R

1N5817-TP中文资料参数规格

技术参数

额定电压DC 20.0 V

额定电流 1.00 A

电容 110 pF

输出电流 ≤1.00 A

正向电压 450mV @1A

极性 Standard

热阻 80℃/W RθJA

反向恢复时间 10 ns

最大正向浪涌电流（Ifsm） 25 A

正向电压Max 450mV @1A

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-41

外形尺寸

宽度 2.7 mm

封装 DO-41

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买1N5817-TP

型号： 1N5817-TP

描述：1N5817 系列 1 A 20 V 通孔肖特基势垒整流器 - DO-41

替代型号1N5817-TP

型号/品牌	代替类型	替代型号对比
1N5817-TP Micro Commercial Components 美微科	当前型号	当前型号
1N5817-AP 美微科	完全替代	1N5817-TP和1N5817-AP的区别
1N5817-BP 美微科	类似代替	1N5817-TP和1N5817-BP的区别
1N5817RLG 安森美	功能相似	1N5817-TP和1N5817RLG的区别
