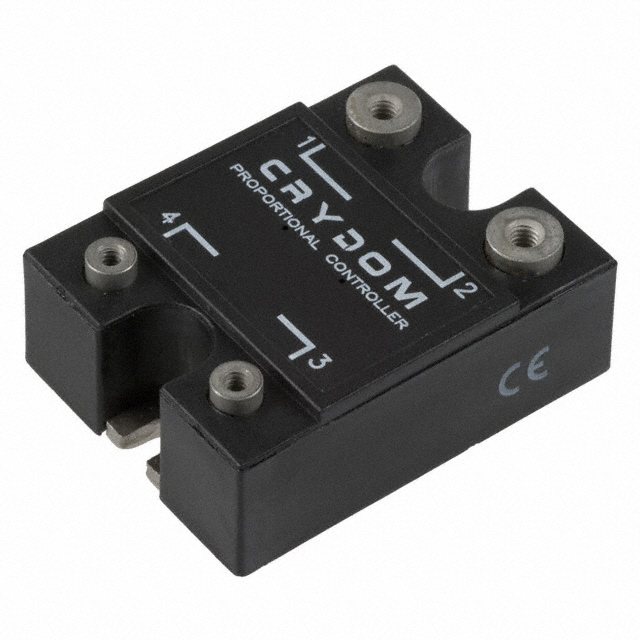

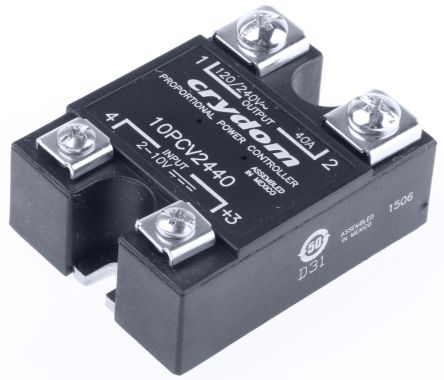

25A & 40A 比例电源控制器 10PCV2425/40SSR 工业标准矩形 "hockey puck" 封装比例电源控制器 使用简单的 2-10Vd.c. 电源能够方便、有效地控制高达 240Va.c. 的电压和高达 40A 的电流。 典型应用包括：电阻发热元件、整流直流电动机、工业温度控制、传送速度控制、灯光调光、红外和石英加热器可作为标准的内部减震器 控制电路不需要校准 2-10Vd.c. 逻辑兼容输入 输入电压范围 | 2-10V d.c. ---|--- 输出规范 | 线路电压范围 | 100-240V a.c. 最小保持电流 | 0.05A 最大电流 | 25A 或 40A 断开状态泄漏电流 | 25A=15mA, 40A=20mA 单周期浪涌电流 | 25A=400A, 40A=600A 响应时间 @ 10V d.c. | 8 毫秒 输出配置 | B-B SCR 工作温度范围 | -30°C 至 +80°C 隔离输入到输出 | 1.5kV r.m.s. ### 调节器 - 相角
PCV 系列比例电源控制器
SSR 工业标准矩形 "hockey puck" 封装比例电源控制器 使用简单的 2-10Vd.c. 电源能够方便、有效地控制高达 240Va.c. 的电压和高达 40A 的电流。 典型应用包括：电阻发热元件、整流直流电动机、工业温度控制、传送速度控制、灯光调光、红外和石英加热器
可作为标准的内部减震器
控制电路不需要校准
2-10Vd.c. 逻辑兼容输入
输入电压范围 | 2-10V d.c.
---|---
输出规范 |
线路电压范围 | 100-240V a.c.
最小保持电流 | 0.05A
最大电流 | 25A 或 40A
断开状态泄漏电流 | 25A=15mA, 40A=20mA
单周期浪涌电流 | 25A=400A, 40A=600A
响应时间 @ 10V d.c. | 8 毫秒
输出配置 | B-B SCR
工作温度范围 | -30°C 至 +80°C
隔离输入到输出 | 1.5kV r.m.s.
电源电压DC 2.00 V, 10.0 V max
输出电流 40.0 A
触点类型 SPST-NO
负载电流 40 A
输入电流 4 mA
输入电压Max 10 V
输入电压Min 2 V
负载电流Max 40 Arms
负载电流Min 0.05 Arms
工作温度Max 80 ℃
工作温度Min -30 ℃
工作电压Min 100 Vrms
工作电压Max 240 Vrms
输入电压 2VDC ~ 10VDC
安装方式 Chassis
引脚数 4
封装 Hockey Puck
长度 45.7 mm
宽度 45.7 mm
高度 22.9 mm
封装 Hockey Puck
工作温度 -30℃ ~ 80℃
产品生命周期 Not Recommended for New Design
包装方式 Bulk
制造应用 Industrial, Lighting, Motor Drive & Control, HVAC
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8504409580
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
10PCV2440 Crydom 快达 | 当前型号 | 当前型号 |
10PCV2450 快达 | 类似代替 | 10PCV2440和10PCV2450的区别 |
