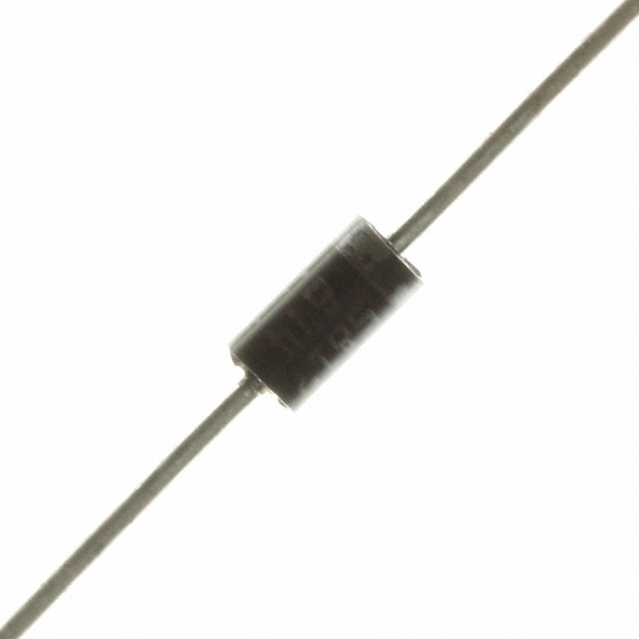

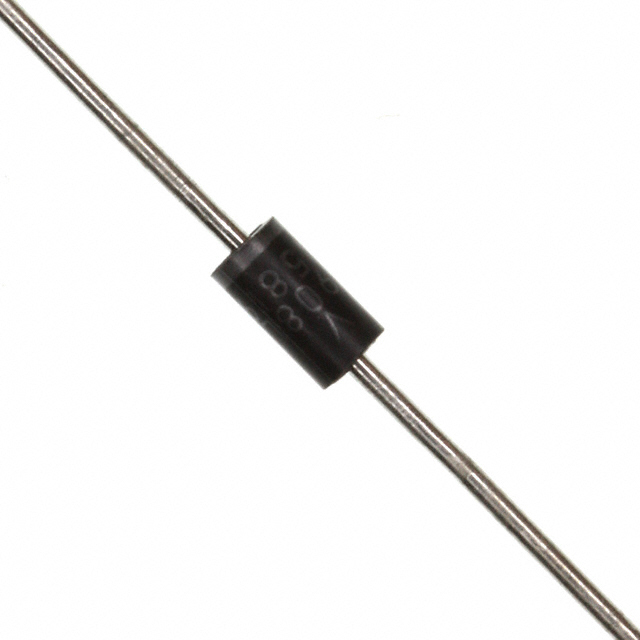

1N5818RL概述

电力低压降肖特基整流器 LOW DROP POWER SCHOTTKY RECTIFIER

Diode Schottky 30V 1A Through Hole DO-41

得捷:
DIODE SCHOTTKY 30V 1A DO41

贸泽:
Schottky Diodes & Rectifiers Vr/30V Io/1A T/R

艾睿:
Rectifier Diode Schottky 30V 1A 2-Pin DO-41 T/R

安富利:
Diode Schottky 30V 1A 2-Pin DO-41 T/R

Chip1Stop:
Diode Schottky 30V 1A 2-Pin DO-41 T/R

Verical:
Rectifier Diode Schottky 30V 1A 2-Pin DO-41 T/R

1N5818RL中文资料参数规格

技术参数

额定电压DC 40.0 V

额定电流 1.00 A

输出电流 ≤1.00 A

正向电压 500mV @1A

极性 Standard

热阻 100℃/W RθJA

正向电流 1 A

最大正向浪涌电流（Ifsm） 25 A

正向电流Max 1 A

工作温度Max 150 ℃

工作温度Min 65 ℃

工作结温 150℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-41

外形尺寸

长度 5.2 mm

宽度 2.71 mm

高度 2.71 mm

封装 DO-41

物理参数

工作温度 150 ℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买1N5818RL

型号： 1N5818RL

描述：电力低压降肖特基整流器 LOW DROP POWER SCHOTTKY RECTIFIER

替代型号1N5818RL

型号/品牌	代替类型	替代型号对比
1N5818RL ST Microelectronics 意法半导体	当前型号	当前型号
1N5818G 安森美	功能相似	1N5818RL和1N5818G的区别
1N5818RLG 安森美	功能相似	1N5818RL和1N5818RLG的区别
1N5818-TP 美微科	功能相似	1N5818RL和1N5818-TP的区别
