1N4007GP-E3/54参数规格_中文资料_数据手册PDF

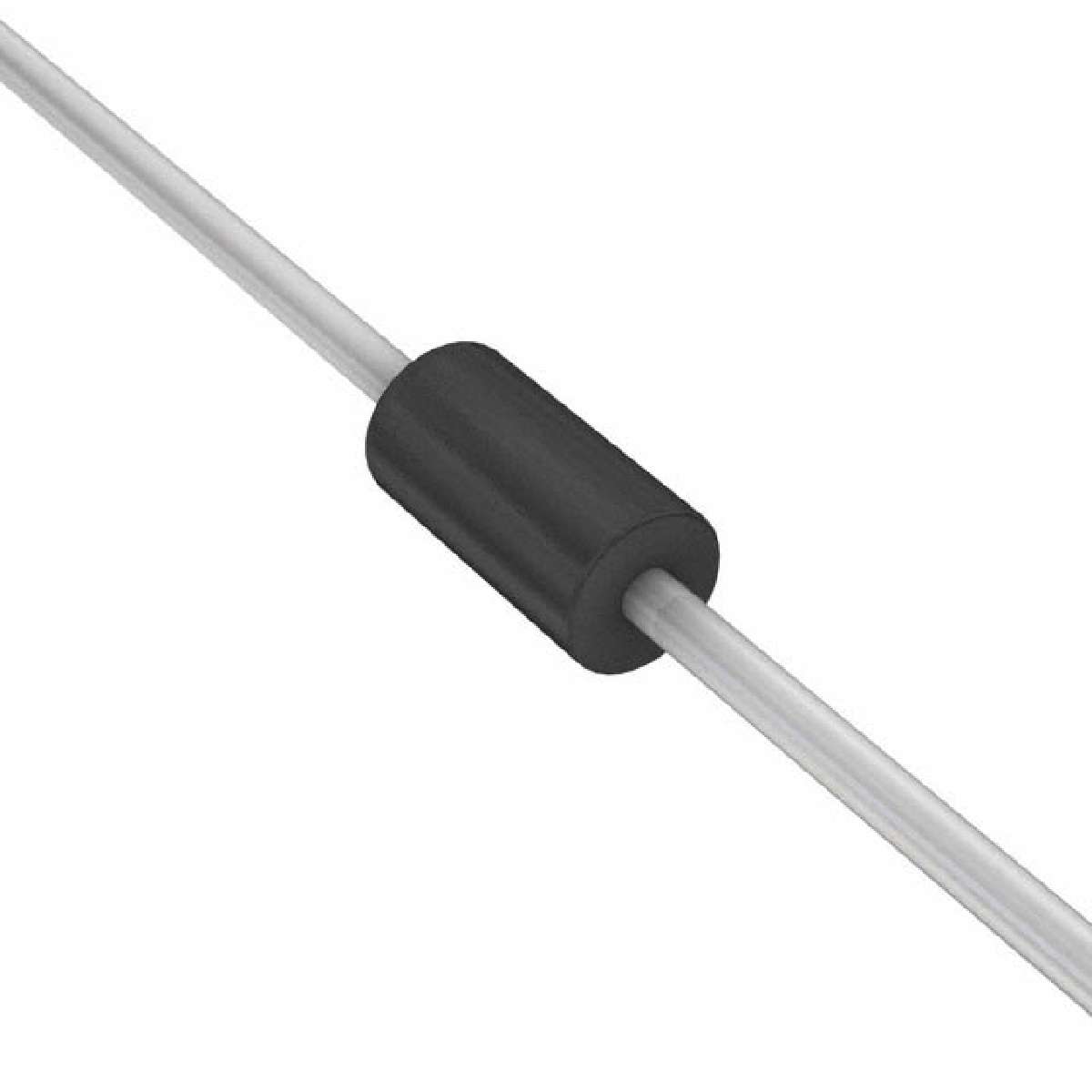

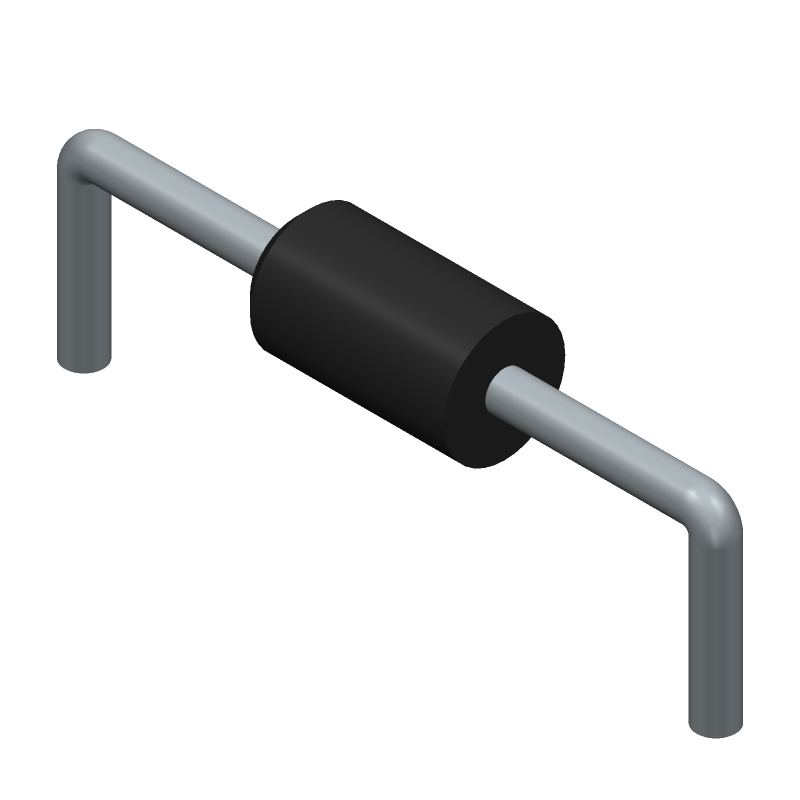

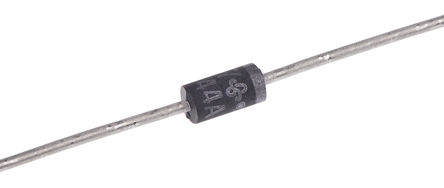

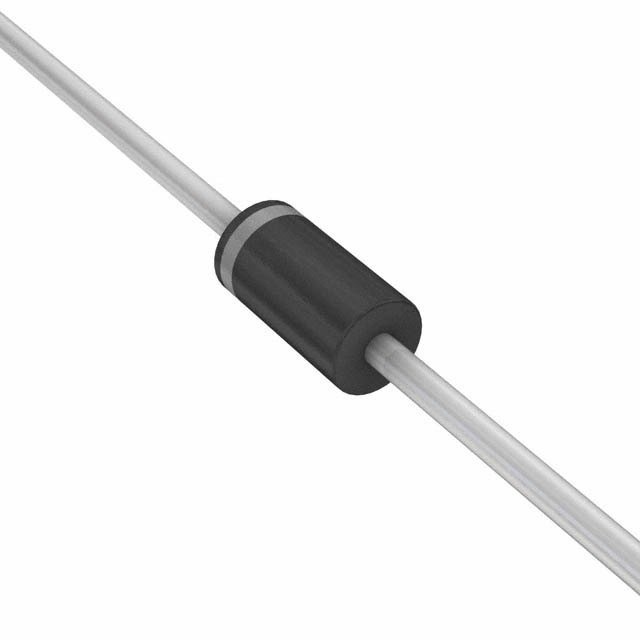

1N4007GP-E3/54概述

VISHAY 1N4007GP-E3/54 标准功率二极管, 单, 1 kV, 1 A, 1.1 V, 2 µs, 30 A

The is a glass passivated junction plastic Rectifier Diode with matte tin-plated leads terminals, UL94V-0 flame-rated moulded epoxy over glass body and colour band denotes cathode end polarity. Superectifier structure for high reliability application. Cavity-free glass-passivated junction.

.: Low forward voltage drop

.: Low leakage current

.: High forward surge capability

.: 700V Maximum RMS voltage

.: 1000V Maximum DC blocking voltage

.: 30µA Maximum full load reverse current

1N4007GP-E3/54中文资料参数规格

技术参数

正向电压 1.1 V

反向恢复时间 2 µs

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1.1 V

正向电流Max 1 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温Max 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.7 mm

高度 2.7 mm

封装 DO-204AL

物理参数

工作温度 65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Consumer Electronics, Power Management, 消费电子产品, 车用, 电源管理, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

1N4007GP-E3/54引脚图与封装图

在线购买1N4007GP-E3/54

型号： 1N4007GP-E3/54

制造商： Vishay Semiconductor 威世

描述：VISHAY 1N4007GP-E3/54 标准功率二极管, 单, 1 kV, 1 A, 1.1 V, 2 µs, 30 A

立即咨询

替代型号1N4007GP-E3/54

型号/品牌	代替类型	替代型号对比
1N4007GP-E3/54 Vishay Semiconductor 威世	当前型号	当前型号
1N4007GPHE3/73 威世	类似代替	1N4007GP-E3/54和1N4007GPHE3/73的区别
1N4007-T 美台	功能相似	1N4007GP-E3/54和1N4007-T的区别
1N4007G 安森美	功能相似	1N4007GP-E3/54和1N4007G的区别
