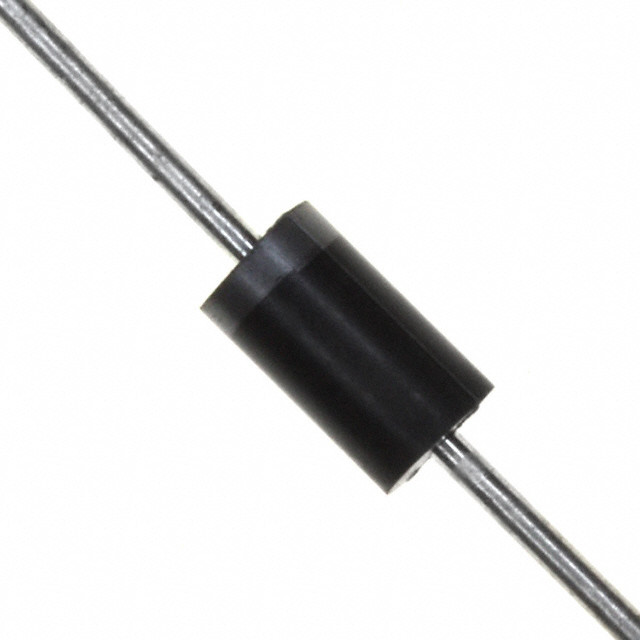

1N5403-E3/54图片4
1N5403-E3/54图片5
1N5403-E3/54图片6
1N5403-E3/54图片7

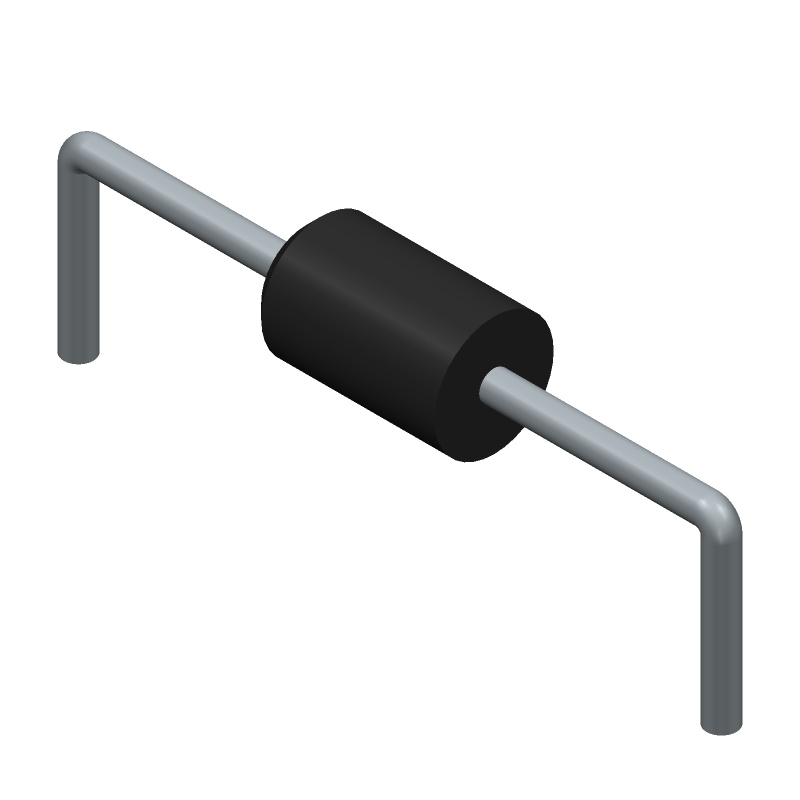

1N5403-E3/54图片8

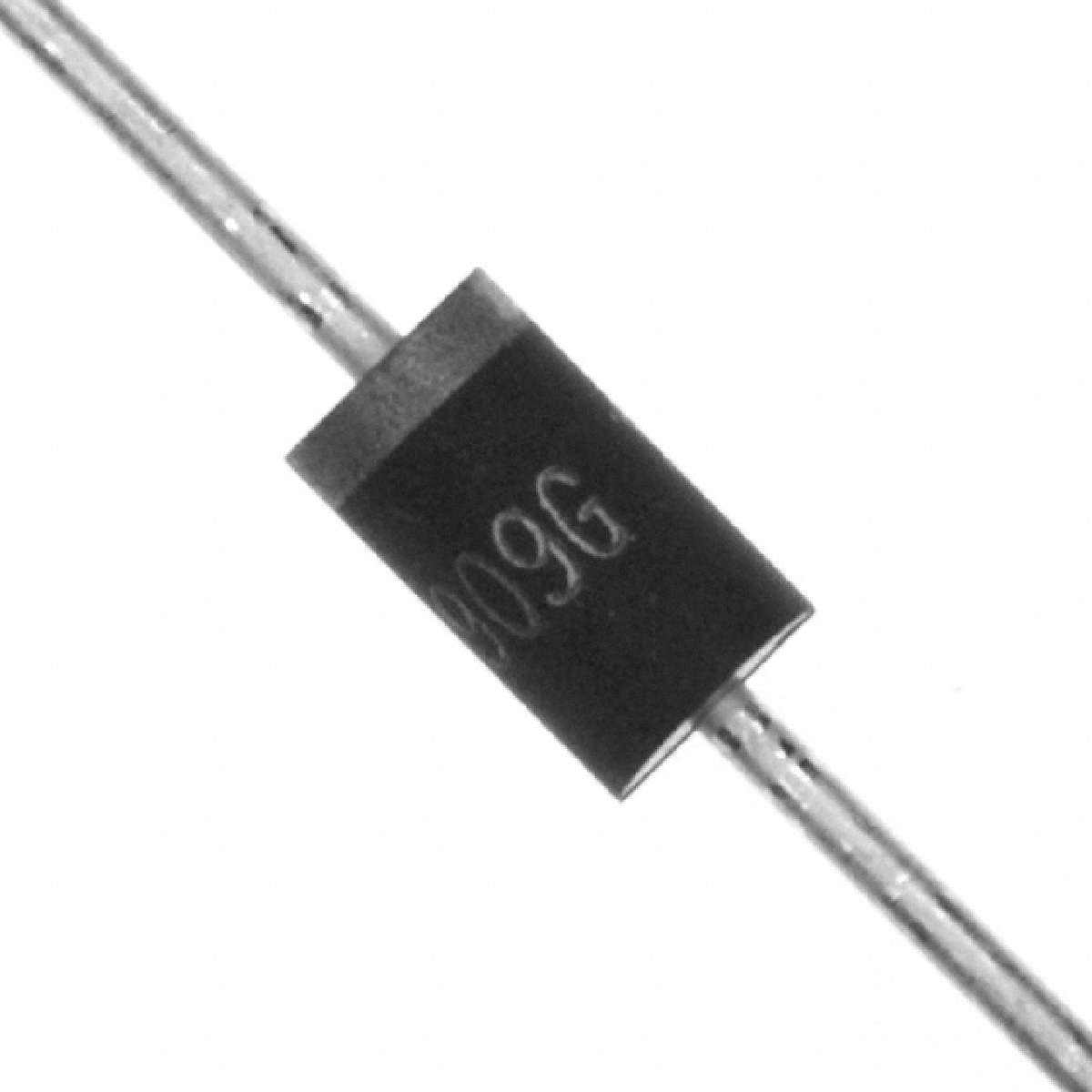

1N5403-E3/54图片9
1N5403-E3/54概述

VISHAY  1N5403-E3/54  标准二极管, 3A, 300V, DO-201AD

**Standard Recovery Rectifiers, 2A to 10A**

Versatile and high-efficiency Standard Recovery Power Diodes in industry-standard package styles.


欧时:
### 标准恢复整流器,2A 至 10A采用工业标准封装类型的多用途、高效标准恢复功率二极管。### 二极管和整流器,Vishay Semiconductor


得捷:
DIODE GEN PURP 300V 3A DO201AD


e络盟:
# VISHAY  1N5403-E3/54  标准二极管, 3A, 300V, DO-201AD


艾睿:
Diode 300V 3A 2-Pin Case C-16 T/R


Newark:
# VISHAY  1N5403-E3/54  Standard Recovery Diode, 300 V, 3 A, Single, 1.2 V, 200 A


1N5403-E3/54中文资料参数规格
技术参数

针脚数 2

正向电压 1.2V @3A

正向电流 3 A

最大正向浪涌电流(Ifsm) 200 A

正向电压Max 1.2 V

正向电流Max 3 A

工作温度Max 150 ℃

工作温度Min -50 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AD

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

封装 DO-201AD

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

1N5403-E3/54引脚图与封装图
1N5403-E3/54引脚图
1N5403-E3/54封装焊盘图
