1N5822RL参数规格_中文资料_数据手册PDF

1N5822RL概述

2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

肖特基势垒，2A 至 9A，STMicroelectronics

### 二极管和整流器，STMicroelectronics

欧时:
### 肖特基势垒二极管，2A 至 9A，STMicroelectronics### 二极管和整流器，STMicroelectronics

得捷:
DIODE SCHOTTKY 40V 3A DO201AD

立创商城:
40V 3A 950mV@9.4A

贸泽:
肖特基二极管与整流器 Vr/40V Io/3A T/R

e络盟:
肖特基整流器, 40 V, 3 A, 单, DO-201AD, 2 引脚, 525 mV

艾睿:
Rectifier Diode Schottky 40V 3A 2-Pin DO-201AD T/R

安富利:
Diode Schottky 40V 3A 2-Pin DO-201AD T/R

Chip1Stop:
Diode Schottky 40V 3A 2-Pin DO-201AD T/R

Verical:
Rectifier Diode Schottky 40V 3A 2-Pin DO-201AD T/R

Win Source:
DIODE SCHOTTKY 40V 3A DO201AD

1N5822RL中文资料参数规格

技术参数

额定电压DC 40.0 V

额定电流 3.00 A

输出电流 ≤3.00 A

针脚数 2

正向电压 525mV @3A

极性 Standard

热阻 80℃/W RθJA

正向电流 3 A

最大正向浪涌电流（Ifsm） 80 A

正向电压Max 525mV @3A

正向电流Max 3 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AD

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

封装 DO-201AD

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

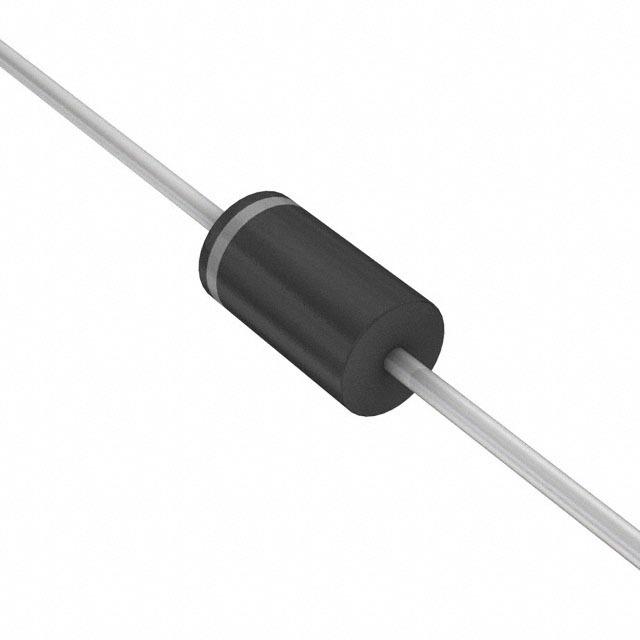

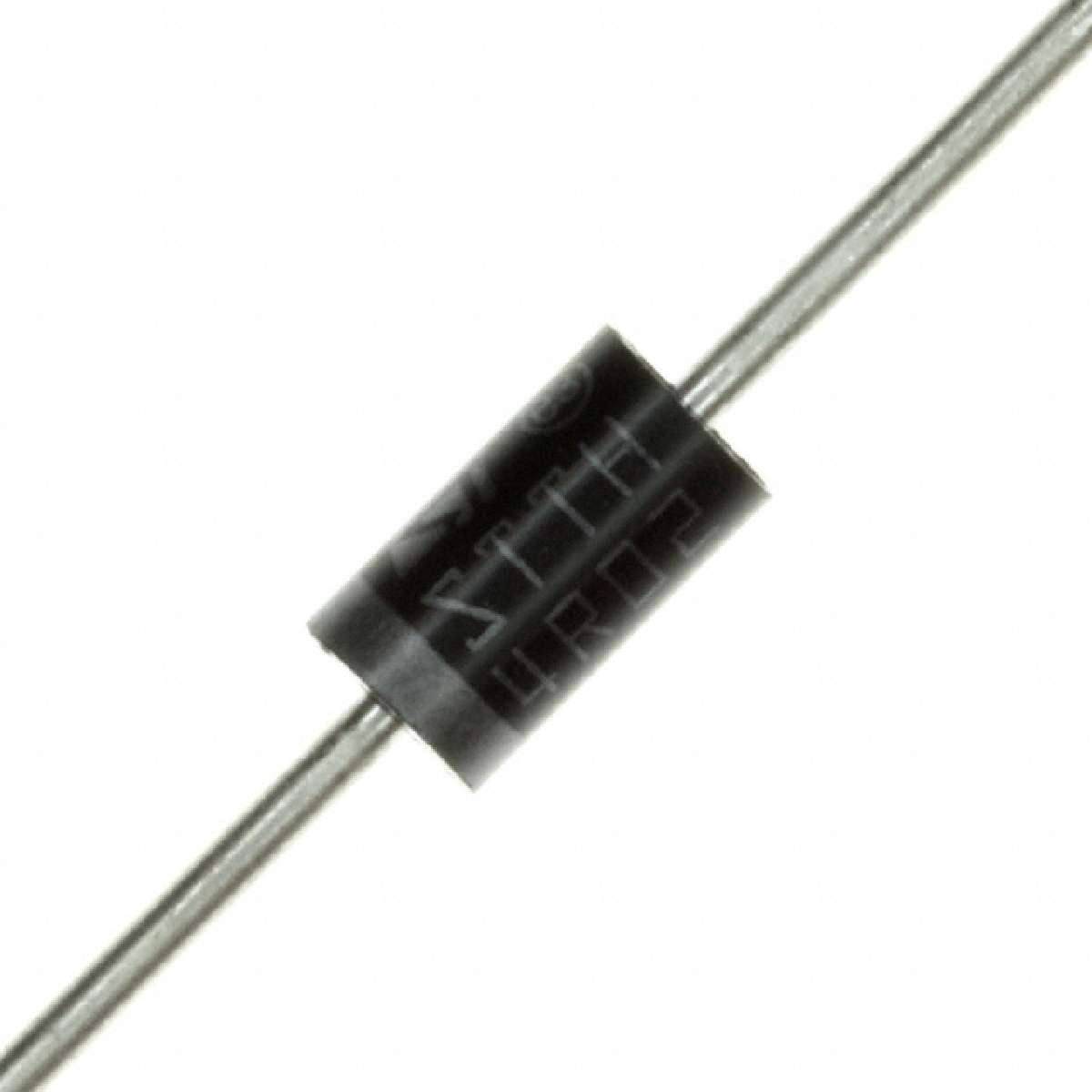

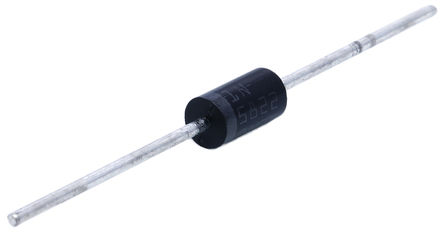

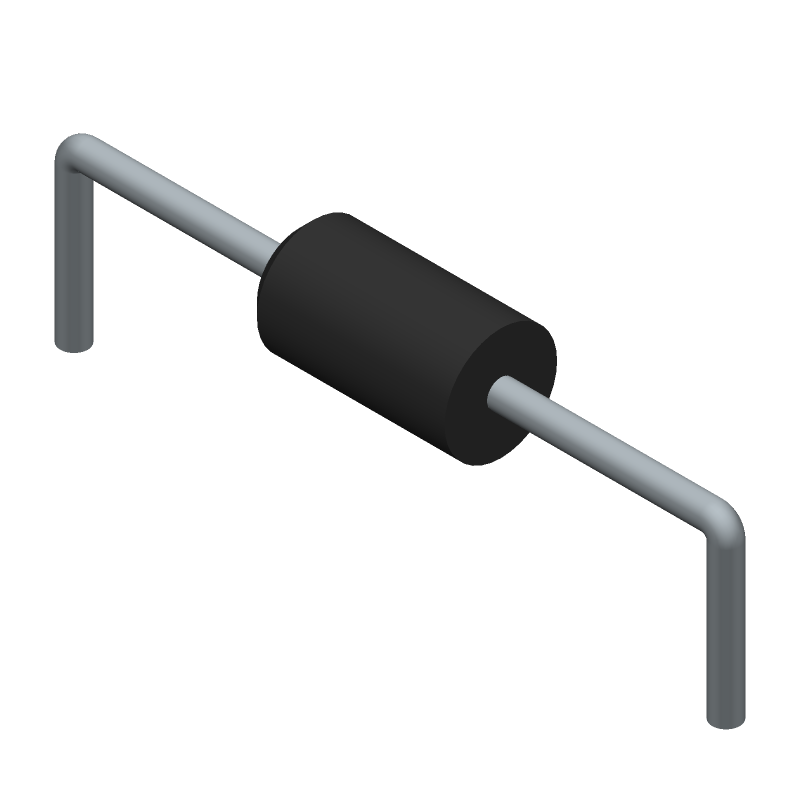

1N5822RL引脚图与封装图

在线购买1N5822RL

型号： 1N5822RL

制造商： ST Microelectronics 意法半导体

描述：2A 至 9A，STMicroelectronics ### 二极管和整流器，STMicroelectronics

立即咨询

替代型号1N5822RL

型号/品牌	代替类型	替代型号对比
1N5822RL ST Microelectronics 意法半导体	当前型号	当前型号
1N5822 意法半导体	类似代替	1N5822RL和1N5822的区别
1N5822RLG 安森美	功能相似	1N5822RL和1N5822RLG的区别
1N5822G 安森美	功能相似	1N5822RL和1N5822G的区别
