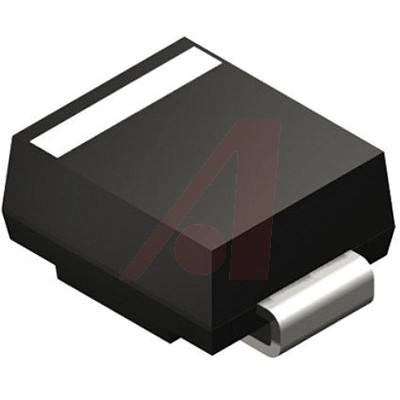

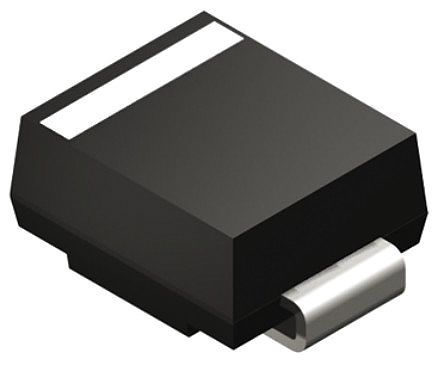

600W 齐纳表面安装瞬态电压抑制器，1SMB 系列（单向）### 瞬态电压抑制器，On Semiconductor
The 1SMB series unidirectional Zener Transient Voltage Suppressor Diode designed to protect voltage sensitive components from high voltage and high energy transients. It has excellent clamping capability, high surge capability, low Zener impedance and fast response time.
- .
- 5 to 170V Working peak reverse voltage range
- .
- 6.7 to 199V Standard Zener breakdown voltage range
- .
- 600W @ 1ms Peak power
- .
- ESD rating of Class 3 >16kV per human body model
- .
- <1ns Response time
- .
- <5µA above 10V Low leakage current
- .
- Maximum clamp voltage @ peak pulse current
- .
- -65 to 150°C Operating temperature range
额定电压DC 85.0 V
电容 1690 pF
额定功率 600 W
无卤素状态 Halogen Free
击穿电压 9.44 V
电路数 1
针脚数 2
耗散功率 600 W
钳位电压 14.4 V
最大反向电压（Vrrm） 8.5V
测试电流 1 mA
最大反向击穿电压 10.4 V
脉冲峰值功率 600 W
最小反向击穿电压 9.44 V
击穿电压 9.44 V
工作温度Max 150 ℃
工作温度Min -65 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.6 mm
宽度 3.95 mm
高度 2.2 mm
封装 DO-214AA
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Computers & Computer Peripherals, Industrial, 通用, Consumer Electronics, Automotive, Medical, Automation & Process Control, Communications & Networking
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1SMB8.5AT3G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
SMBJ6.5A 力特 | 功能相似 | 1SMB8.5AT3G和SMBJ6.5A的区别 |
1SMB6.5AT3G 安森美 | 功能相似 | 1SMB8.5AT3G和1SMB6.5AT3G的区别 |
SMBJ9V0A 飞兆/仙童 | 功能相似 | 1SMB8.5AT3G和SMBJ9V0A的区别 |
