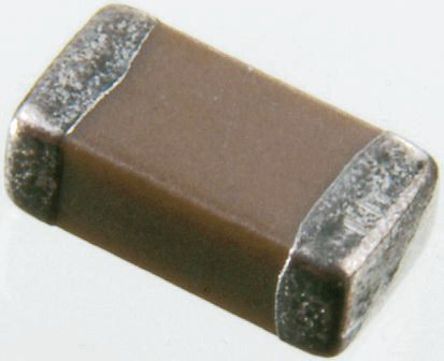

AVX 1206AC102KAT2A 多层陶瓷电容器, 表面贴装, 高电压, 1000 pF, ± 10%, X7R, 1 kV, 1206 [3216 公制]
1206 MLCC 系列
X7R 配方称作温度稳定陶瓷，属于 EIA II 类材料，COG NPO 是最常用的温度补偿EIA I 类陶瓷材料
多层陶瓷器，-55°C 至 +125°C 时温度变化在 ±15% 内
电容变化为非线性
AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔
这些高电压芯片设计在高频时具有低 ESR
### 1206 系列
C0G NP0 是温度补偿的最常见配方，为 EIA I 类陶瓷材料
X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料
Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。
额定电压DC 1.00 kV
电容 1000 pF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 1 kV
安装方式 Surface Mount
引脚数 2

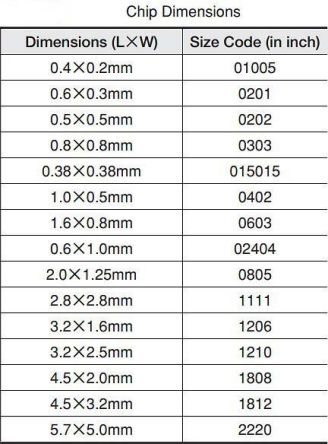

封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.6 mm
高度 1.52 mm
封装公制 3216
封装 1206
材质 X7R/-55℃~+125℃
温度系数 ±30 ppm/℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 4000
制造应用 Power Management, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1206AC102KAT2A AVX 艾维克斯 | 当前型号 | 当前型号 |
VJ1206Y102KXGAT5Z 威世 | 完全替代 | 1206AC102KAT2A和VJ1206Y102KXGAT5Z的区别 |
GRM31BR73A102KW01L 村田 | 类似代替 | 1206AC102KAT2A和GRM31BR73A102KW01L的区别 |
102R18W102KV4E 约翰逊 | 功能相似 | 1206AC102KAT2A和102R18W102KV4E的区别 |
