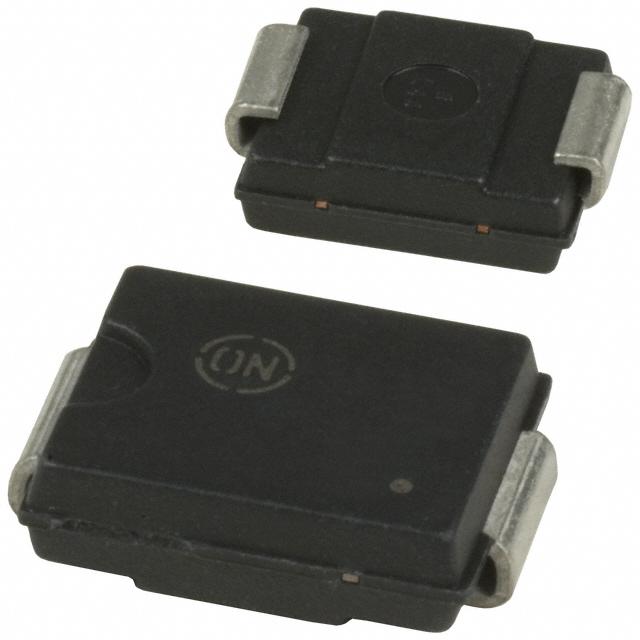

ON SEMICONDUCTOR 1SMC30AT3G 二极管, TVS, 1.5KW, 30V, SMC
1500 Watt Peak Power Zener Transient Voltage Suppressors UnidirectionalThe SMC series is designed to protect voltage sensitive components from high voltage, high energy transients. They have
excellent clamping capability, high surge capability, low zener impedance and fast response time. The SMC series is supplied in ’s exclusive, cost-effective, highly reliable Surmetic package and is ideally suited for use in communication systems, automotive, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.
Features
•Working Peak Reverse Voltage Range − 5.0 V to 78 V
•Standard Zener Breakdown Voltage Range − 6.7 V to 91.25 V
•Peak Power − 1500 W @ 1 ms
•ESD Rating of Class 3 >16 KV per Human Body Model
•Maximum Clamp Voltage @ Peak Pulse Current
•Low Leakage < 5 A Above 10 V
•UL 497B for Isolated Loop Circuit Protection
•Maximum Temperature Coefficient Specified
•Response Time is Typically < 1 ns
•Pb−Free Packages are Available
工作电压 30 V
无卤素状态 Halogen Free
击穿电压 33.3 V
电路数 1
针脚数 2
耗散功率 1.5 kW
钳位电压 48.4 V
最大反向电压(Vrrm) 30V
测试电流 1 mA
最大反向击穿电压 36.8 V
脉冲峰值功率 1500 W
最小反向击穿电压 33.3 V
击穿电压 33.3 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
长度 7.11 mm
宽度 6.1 mm
高度 2.13 mm
封装 DO-214AB
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 汽车级
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1SMC30AT3G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
1SMC30AT3 安森美 | 类似代替 | 1SMC30AT3G和1SMC30AT3的区别 |
SMCJ30A 伯恩斯 | 功能相似 | 1SMC30AT3G和SMCJ30A的区别 |
SMCJ30A-13-F 美台 | 功能相似 | 1SMC30AT3G和SMCJ30A-13-F的区别 |
