1.5SMC91A参数规格_中文资料_数据手册PDF

1.5SMC91A概述

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

125V 夹子 12.2A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

得捷:
TVS DIODE 77.8VWM 125VC DO214AB

立创商城:
单向 Vrwm:77.8V 1.5kW

贸泽:
ESD Suppressors / TVS Diodes 1.5SMC91A

艾睿:
Diode TVS Single Uni-Dir 77.8V 1.5KW 2-Pin DO-214AB T/R

Chip1Stop:
Diode TVS Single Uni-Dir 77.8V 1.5KW 2-Pin DO-214AB T/R

Verical:
TVS Diode Single Uni-Dir 77.8V 1.5KW 2-Pin SMC T/R

1.5SMC91A中文资料参数规格

技术参数

额定电压DC 91.0 V

额定功率 1.50 kW

击穿电压 86.5 V

电路数 1

耗散功率 1.5 kW

钳位电压 125 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 86.5 V

击穿电压 86.5 V

工作温度Max 150 ℃

工作温度Min 65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

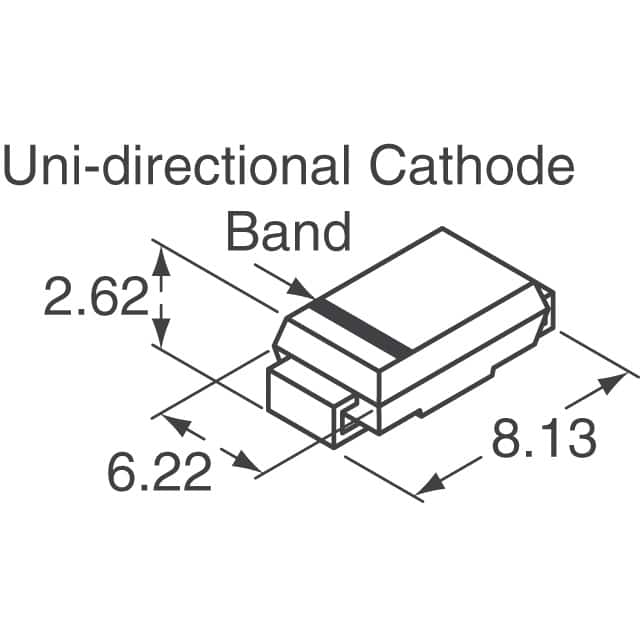

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

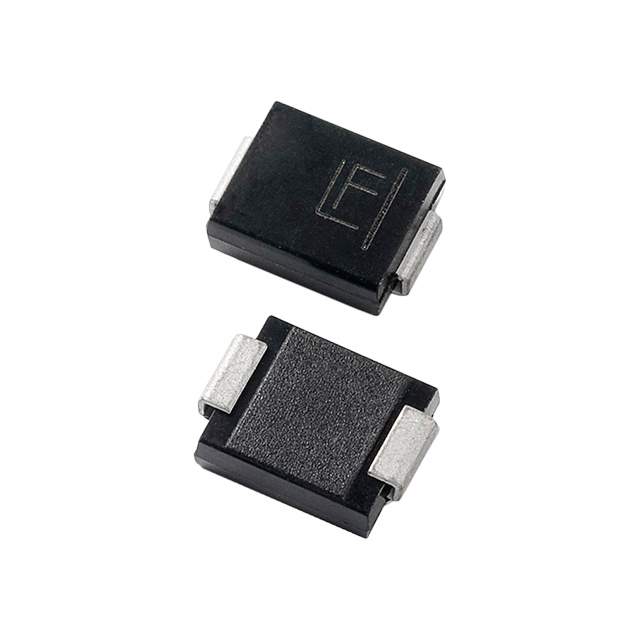

1.5SMC91A引脚图与封装图

在线购买1.5SMC91A

型号： 1.5SMC91A

制造商： Littelfuse 力特

描述：瞬态电压抑制二极管 Transient Voltage Suppression Diodes

立即咨询

替代型号1.5SMC91A

型号/品牌	代替类型	替代型号对比
1.5SMC91A Littelfuse 力特	当前型号	当前型号
TPSMC91A 力特	类似代替	1.5SMC91A和TPSMC91A的区别
SMCJ78A 伯恩斯	功能相似	1.5SMC91A和SMCJ78A的区别
