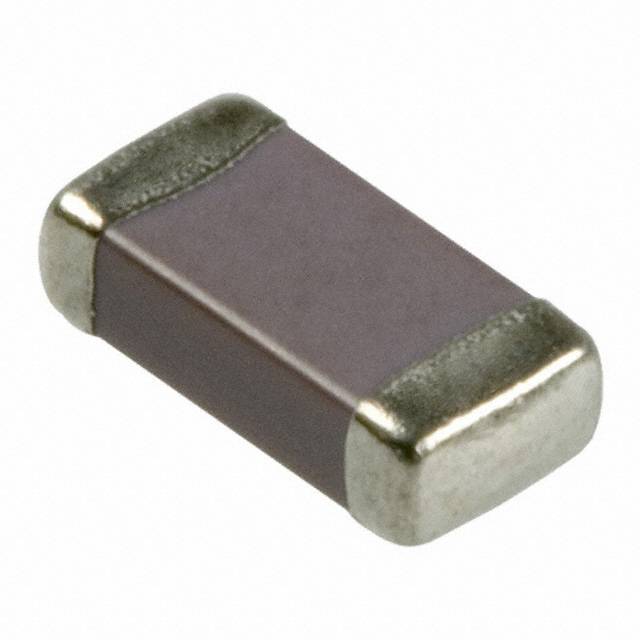

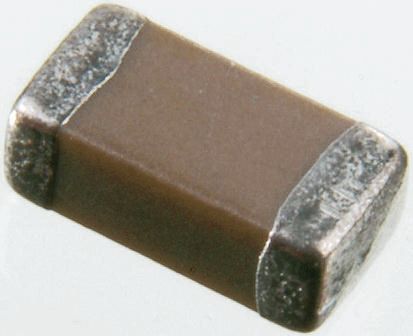

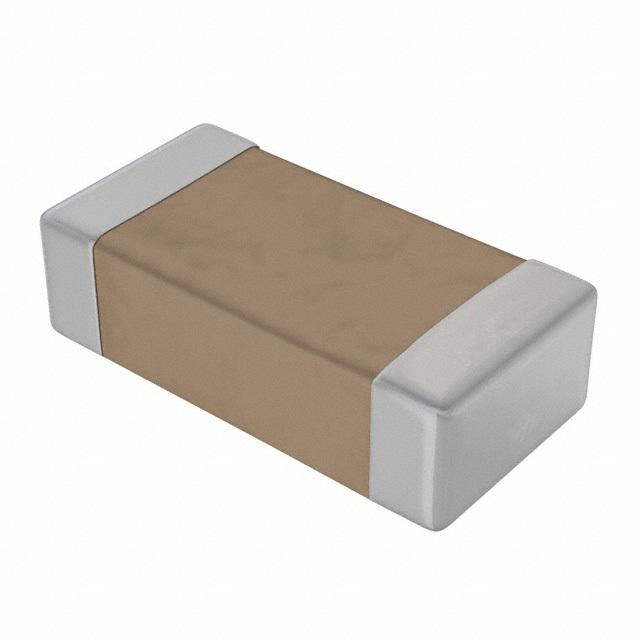

AVX 12061C562KAZ2A 多层陶瓷电容器, 表面贴装, FLEXITERM®, 5600 pF, ± 10%, X7R, 100 V, 1206 [3216 公制]
1206 MLCC 系列
X7R 配方称作温度稳定陶瓷，属于 EIA II 类材料，COG NPO 是最常用的温度补偿EIA I 类陶瓷材料
多层陶瓷器，-55°C 至 +125°C 时温度变化在 ±15% 内
电容变化为非线性
AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔
这些高电压芯片设计在高频时具有低 ESR
### 1206 系列
C0G NP0 是温度补偿的最常见配方，为 EIA I 类陶瓷材料
X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料
Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。
额定电压DC 100 V
电容 5600 pF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 100 V
安装方式 Surface Mount
引脚数 2

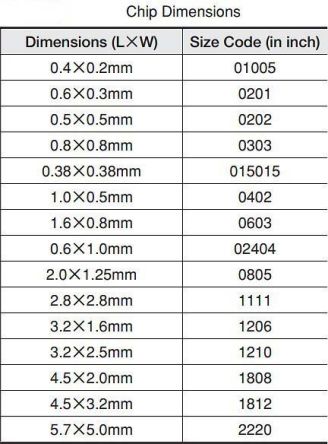

封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.6 mm
高度 0.94 mm
封装公制 3216
封装 1206
材质 X7R/-55℃~+125℃
介质材料 Ceramic
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 4000
制造应用 工业, Industrial, Portable Devices, 便携式器材, 电源管理, Power Management, 消费电子产品, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
12061C562KAZ2A AVX 艾维克斯 | 当前型号 | 当前型号 |
12061C562KAT2A 艾维克斯 | 类似代替 | 12061C562KAZ2A和12061C562KAT2A的区别 |
C1206X562K1RACTU 基美 | 功能相似 | 12061C562KAZ2A和C1206X562K1RACTU的区别 |
C1206C562K1RAC7800 基美 | 功能相似 | 12061C562KAZ2A和C1206C562K1RAC7800的区别 |
